Fusion 360：螺丝和螺母
-
螺丝穿进螺纹孔（用于固定）
-
螺母套进螺纹柱（用于固定）
设置M3螺纹柱（对应使用M3螺母）

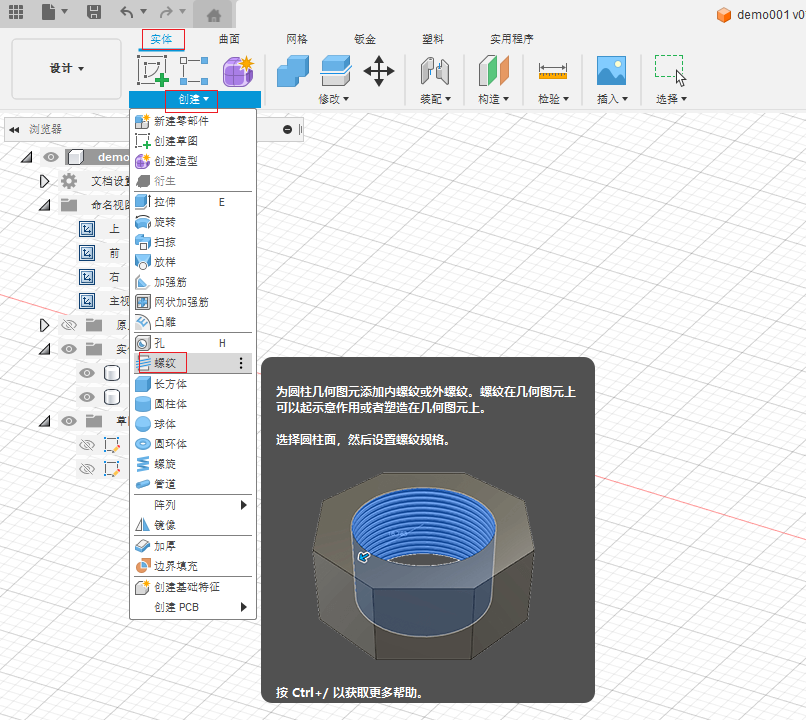

点击实体，创建，螺纹
设置M3（尺寸3.0mm）
-

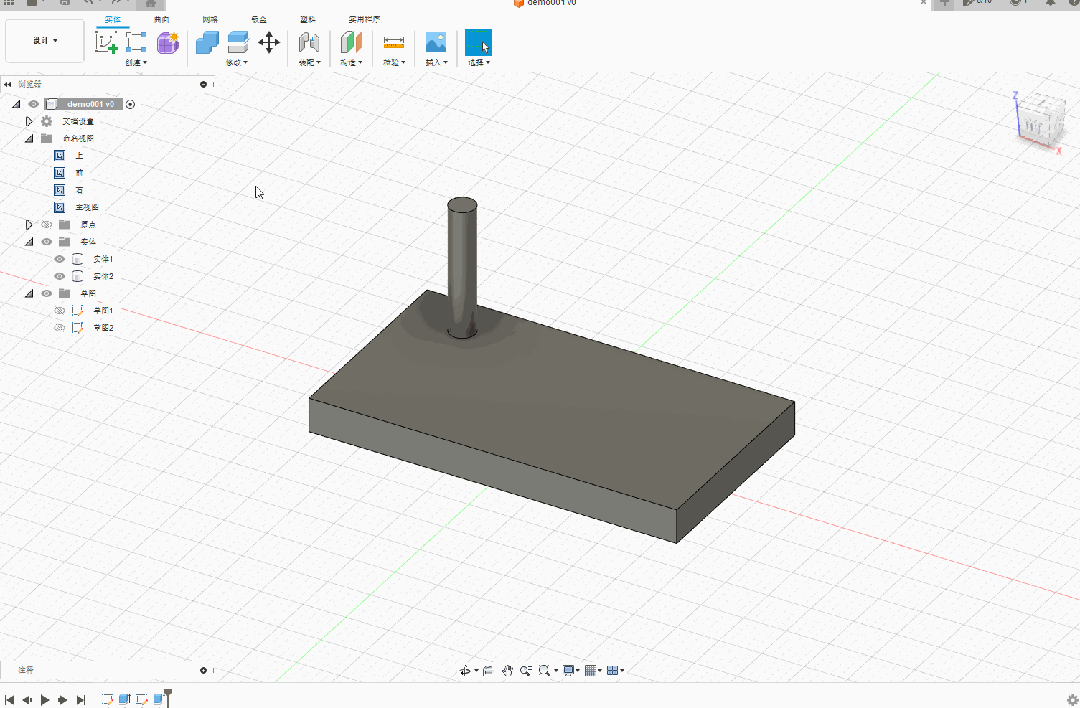

在草图上创建一个圆（两点圆）
-
把圆拉伸为实体圆柱
-

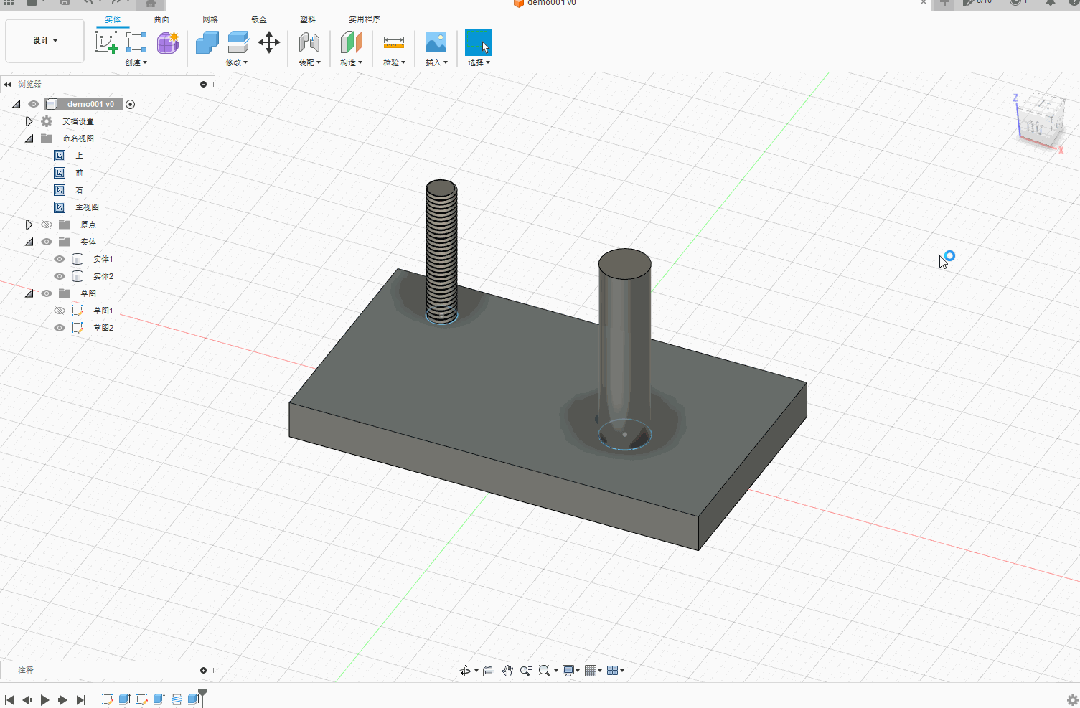

点击螺纹，选择圆柱实体
-
设置尺寸为3.0mm，规格为M3x0.5
-
记得勾选实体化（不然3D打印出来没有螺纹）

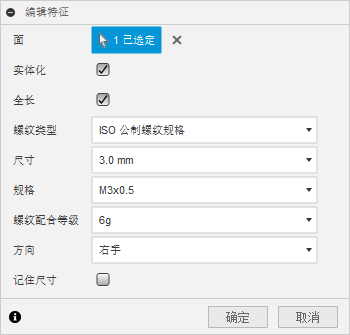

螺纹参数示例
再次备注：记得勾选实体化

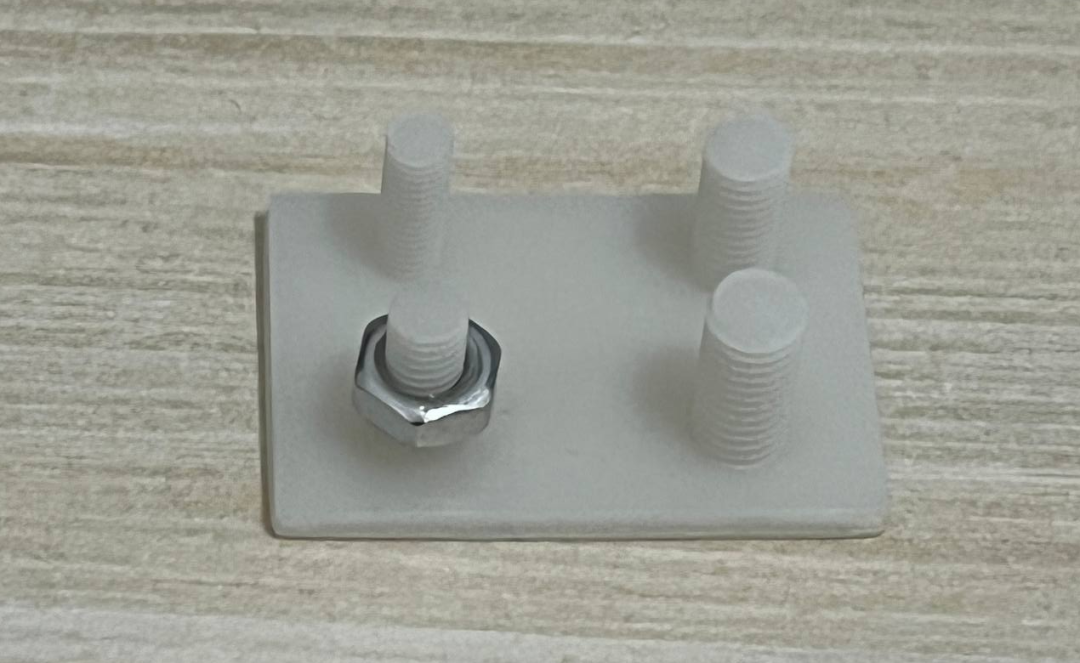

然后买M3螺母，就可以旋转到螺纹柱上了
设置M3螺纹孔（对应的使用螺丝固定）

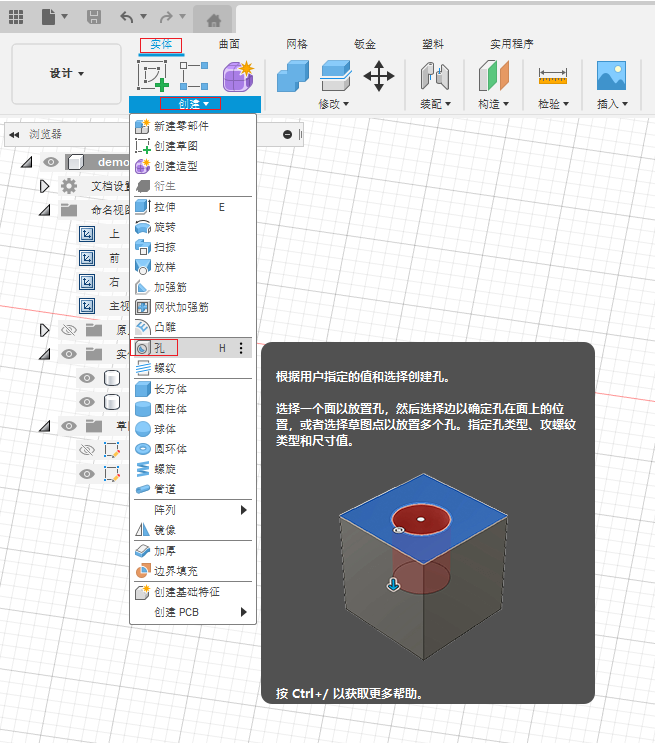

点击实体，创建，孔
设置M3螺纹孔
-
在草图上创建一个圆（两点圆）
-
把圆拉伸为实体圆柱
-
选择创建孔
-
点击要创建孔的平面，如圆柱的顶部
-
选择螺纹类型，螺纹尺寸为3.0mm，规格为M3
螺纹孔参数

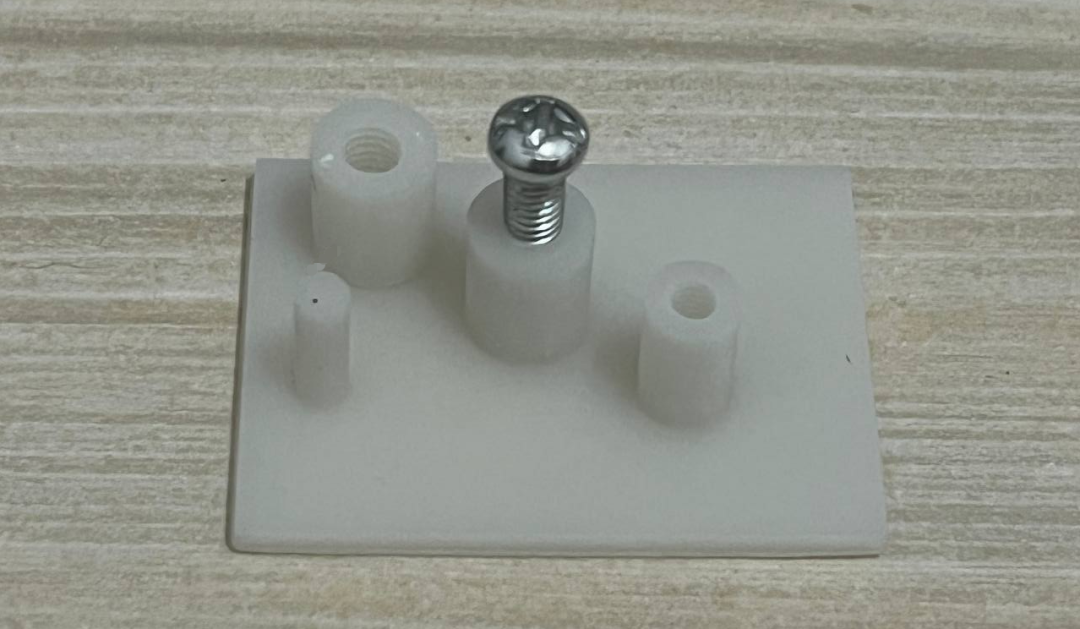

然后购买M3对应的螺丝，同样也可以旋转进去了
当我们编辑很多次后，再次想要修改之前的螺纹参数

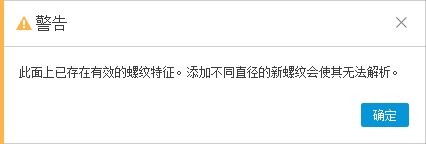

这个时候点击实体，创建，螺纹并且指定到之前的螺纹实体上是没有用的，也不会叠加，只会报错
正确的做法
-

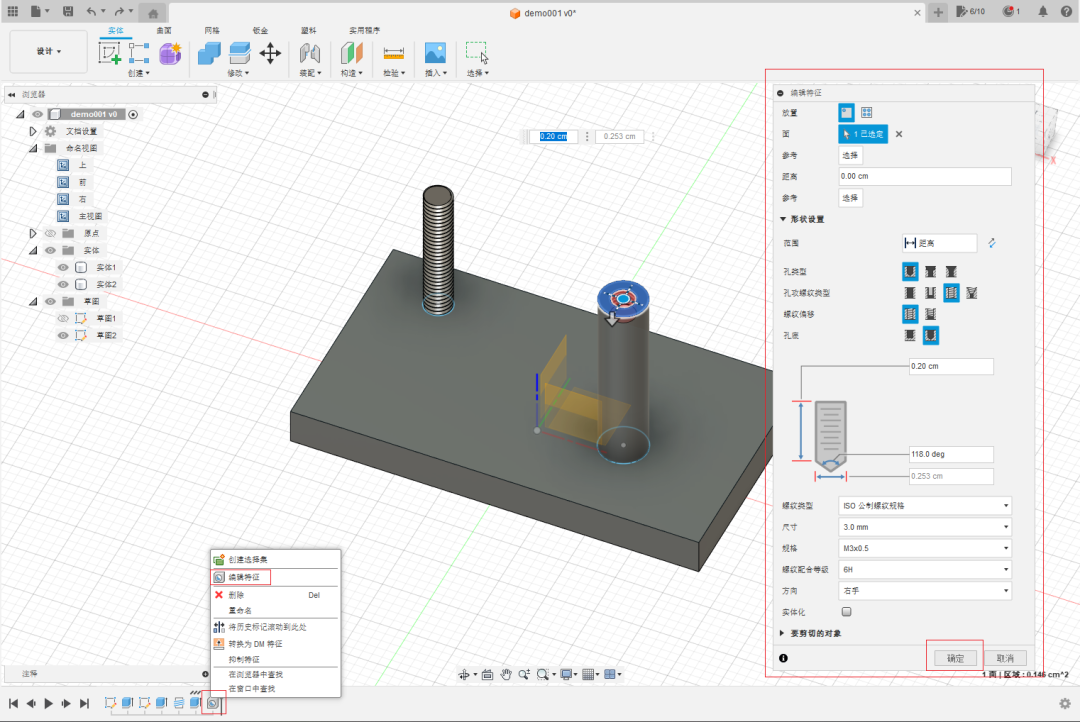

查看底部面板的历史操作记录
-
找到孔或者螺纹，右键，选择编辑特征
-
再次编辑参数，点击确定

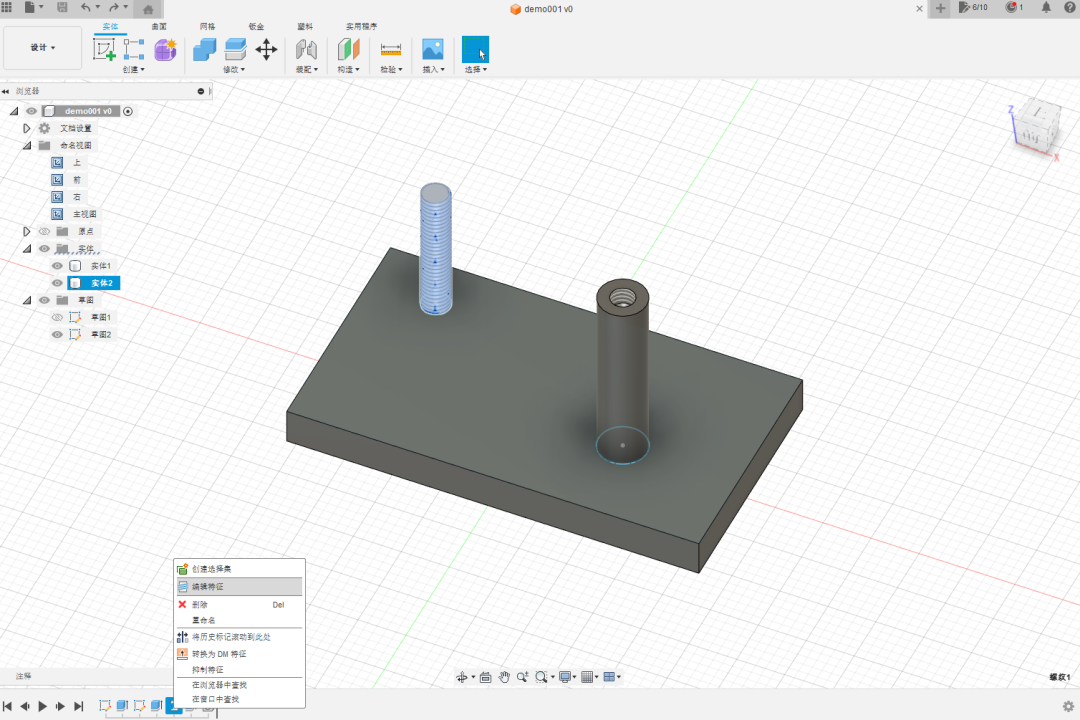

可以看到左下角的历史记录，有个螺纹柱的图标，鼠标移上去，对应的螺纹柱会变蓝
右键，点击编辑特征，就会看到螺纹对应的参数面板，按自己的需求修改即可
同样的，孔的参数也是这样修改，都是在下方面板的历史记录右键编辑特征
除了上述历史记录右键，孔还有第二个修改方法（但是目前螺纹我只知道上述一种）

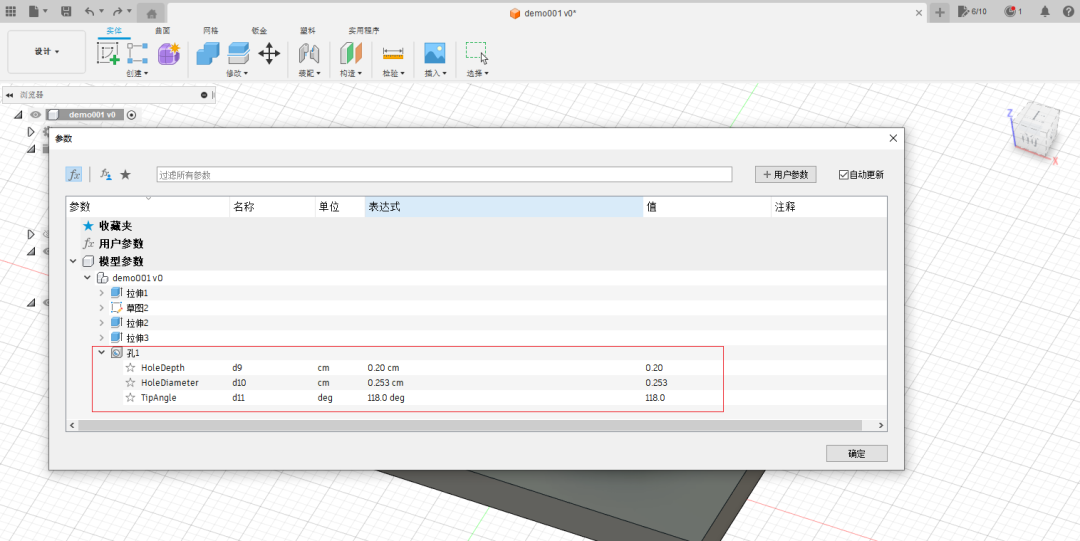

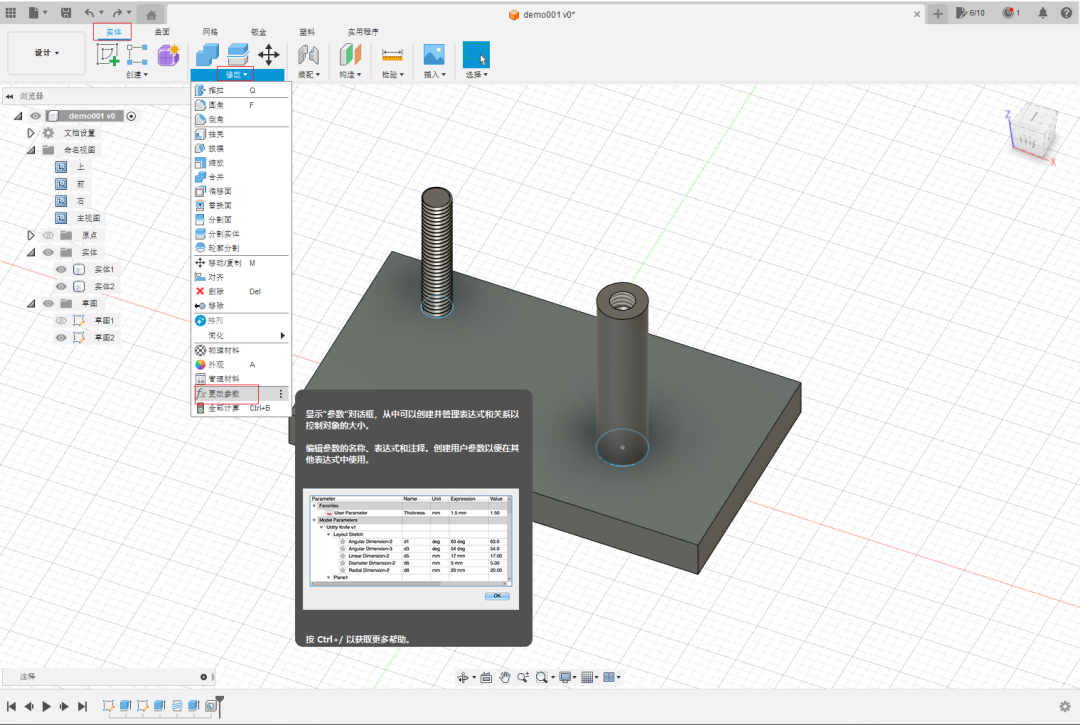

点击实体，修改，更改参数
可以看到弹出的面板，展开会看到一个孔的参数
其中三个参数，初步是孔的深度，螺纹圆心直径，螺纹角度（？）
在不知道历史记录修改的情况下，我是通过更改参数面板，把孔的直径直接修改为M4（4.0mm）之类的

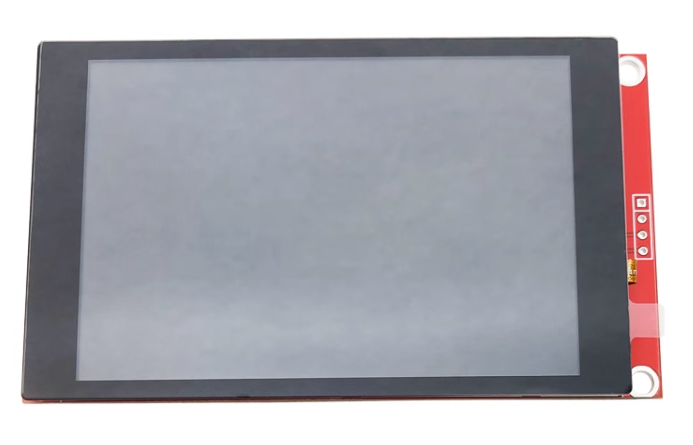

我买的显示屏左侧孔是通的，右侧的孔是假的(不通)
所以很难找到固定的方法

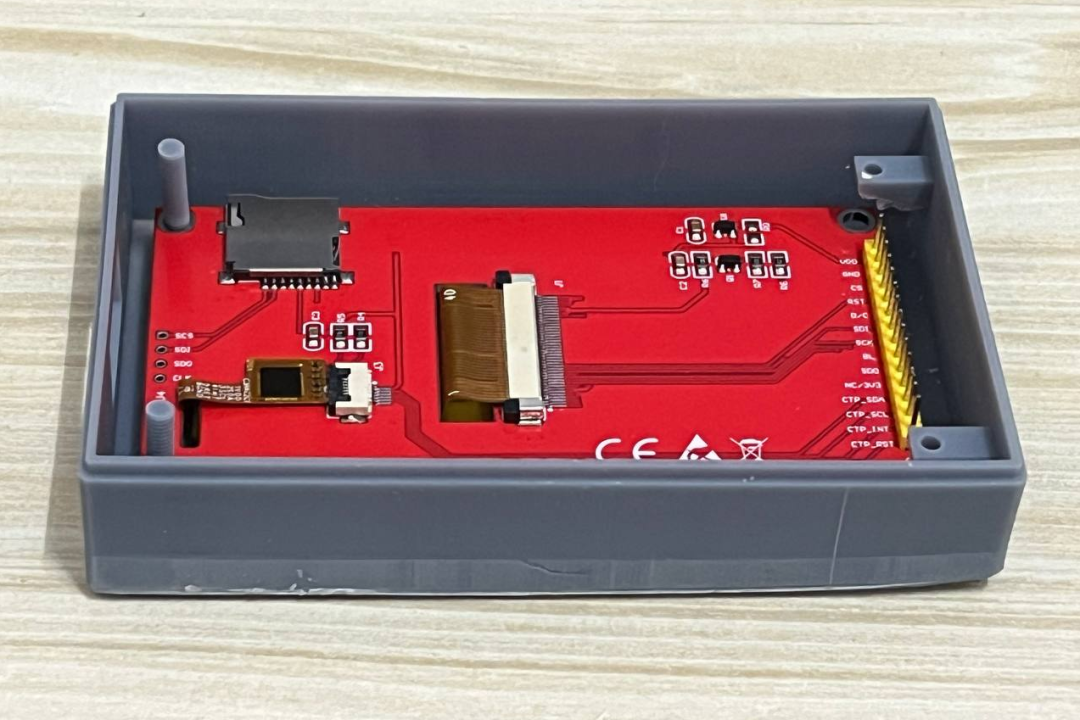

经初步设计，打算

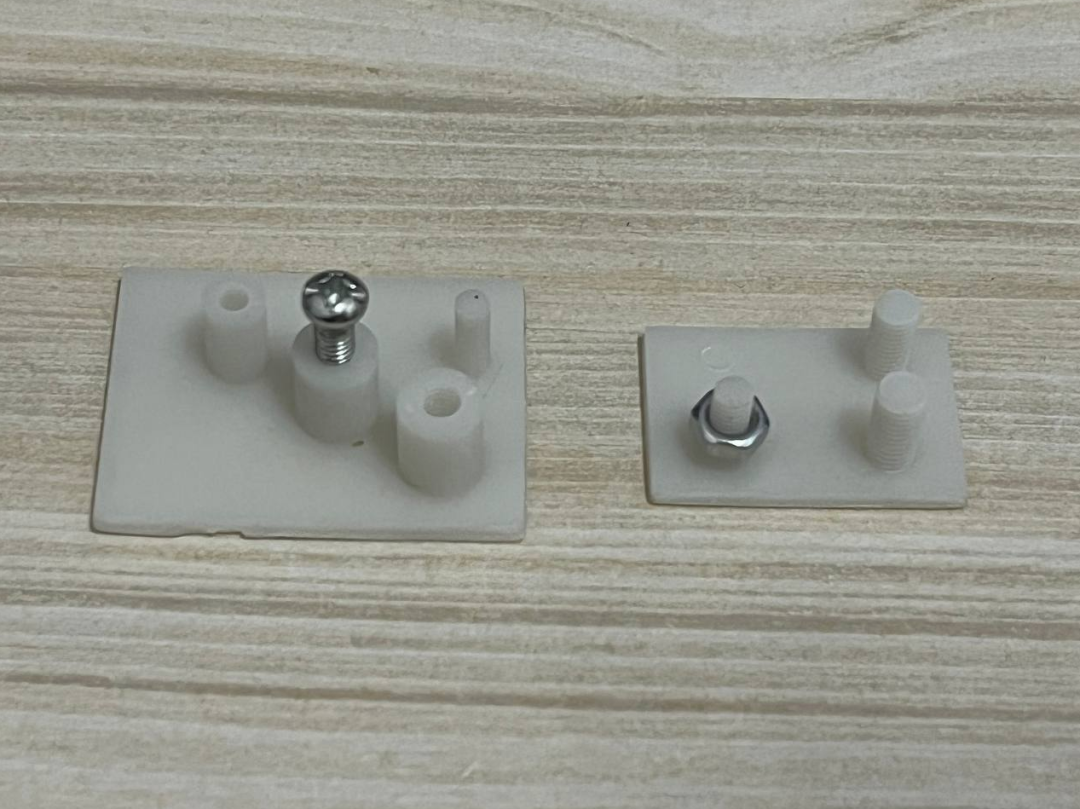

有孔的地方，使用螺纹柱+螺母固定
没有孔的地方，使用中空的支柱，穿螺纹孔，然后使用螺丝压住屏幕，直到固定
这就是本篇文章螺纹柱和螺丝孔的记录来源
如果有更好的固定方法，请留言
