参考表格
| ILI9341屏幕 | ESP32开发板 |
| VCC | GND |
| CS | D5 |
| RESET | D27 |
| DC | D26 |
| SDI(MOSI) | D23 |
| SCK | D18 |
| LED | 5V |
| SDO(MISO) | D19 |
| T_CLK | D18 |
| T_CS | D5 |
| T_DIN | D23 |
| T_OUT | D19 |
| T_IRQ | 不连接 |

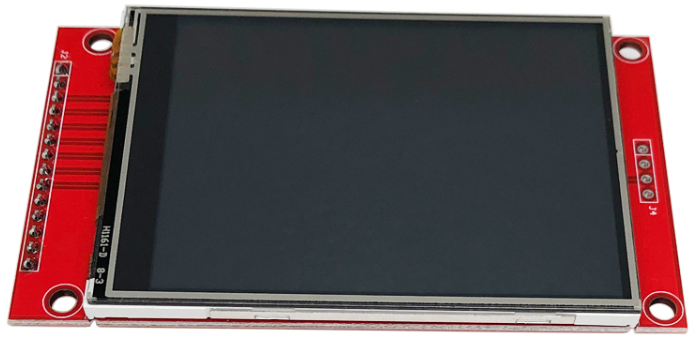

产品介绍：
-
2.8寸彩屏，支持16BIT RGB 65K色显示，显示色彩丰富
-
320X240分辨率，可选触摸功能
-
采用SPI串行总线，只需几个IO即可点亮显示
-
带SD卡槽方便扩展实验
-
提供丰富的示例程序
-
军工级工艺标准,长期稳定工作
-
提供底层驱动技术支持
产品参数：
| 名称 | 参数 |
| 显示颜色 | RGB 65K彩色 |
| SKU | 带触摸 |
| 不带触摸 | |
| 尺寸 | 2.8(inch) |
| 类型 | TFT |
| 驱动芯片 | ILI9341 |
| 分辨率 | 320*240 (Pixel) |
| 模块接口 | 4-wire SPI interface |
| 有效显示区域(AA区) | 43.2×57.6(mm) |
| 模块PCB底板尺寸 | 50.0×86.0(mm) |
| 工作温度 | -20℃~60℃ |
| 存储温度 | -30℃~70℃ |
| VCC电源电压 | 3.3V~5V |
| 逻辑IO口电压 | 3.3V(TTL) |
| 功耗 | 约为90mA |
| 产品重量 | 25(g) |
接口功能：
| 序号 | 引脚标号 | 说明 |
| 1 | VCC | 5V/3.3V电源输入 |
| 2 | GND | 接地 |
| 3 | CS | 液晶屏片选信号，低电平使能 |
| 4 | RESET | 液晶屏复位信号，低电平复位 |
| 5 | DC/RS | 液晶屏寄存器/数据选择信号，低电平：寄存器，高电平：数据 |
| 6 | SDI(MOSI) | SPI总线写数据信号 |
| 7 | SCK | SPI总线时钟信号 |
| 8 | LED | 背光控制，高电平点亮，如无需控制则接3.3V常亮 |
| 9 | SDO(MISO) | SPI总线读数据信号，如无需读取功能则可不接 |
| (以下为触摸屏信号线接线，如无需触摸或者模块本身不带触摸功能，可不连接) | ||
| 10 | T_CLK | 触摸SPI总线时钟信号 |
| 11 | T_CS | 触摸屏片选信号，低电平使能 |
| 12 | T_DIN | 触摸SPI总线输入 |
| 13 | T_DO | 触摸SPI总线输出 |
| 14 | T_IRQ | 触摸屏中断信号，检测到触摸时为低电平 |
本文使用网上找到的固件（仅适用于ESP32）
lv_micropython.v1.19.1-ili9341-xpt2046.bin
本文使用的图形库
lv_micropython
https://github.com/lvgl/lv_micropython

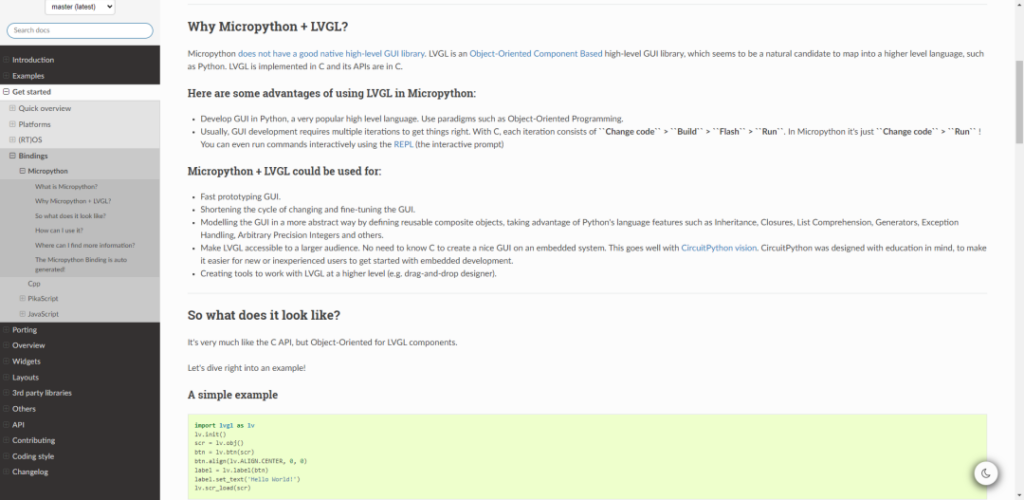

文档地址
https://docs.lvgl.io/master/get-started/bindings/micropython.html
官网的示例代码
https://docs.lvgl.io/master/examples.html

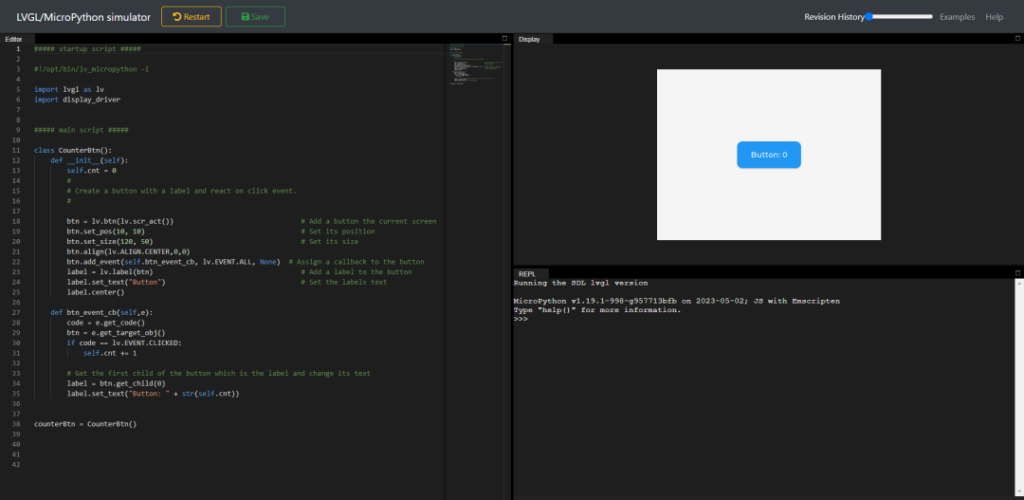

也可以直接在浏览器中进行仿真效果测试

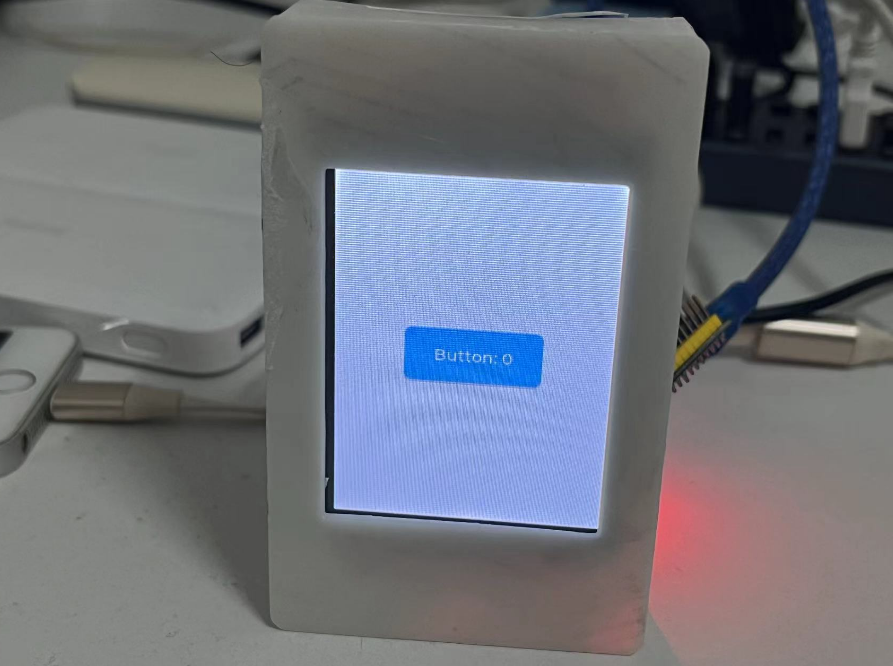

实际效果
代码示例和固件后续整理后再补充
后期留言区，或者阅读原文的博客中更新
END.
