MicroPython[ESP32]：使用lvgl设置温度仪表盘动画

NO.1

使用场景

温湿度显示

左侧的是小米温湿度器（成本30元）

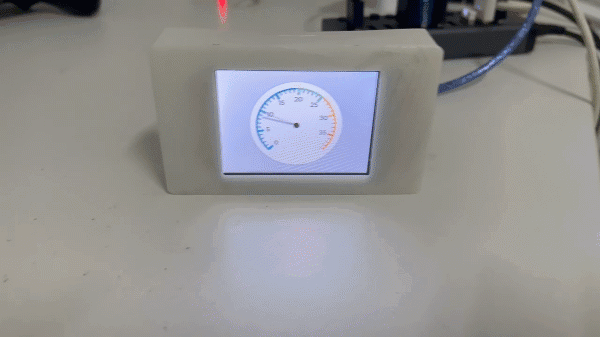

右侧的是DIY的温度仪表盘（成本50元左右）

NO.2

文档汇总

官方DEMO

https://docs.lvgl.io/master/examples.html#simple-meter

仪表盘文档地址

https://docs.lvgl.io/master/API/widgets/meter/lv_meter.html#_CPPv424lv_meter_set_scale_ticksP8lv_obj_t8uint16_t8uint16_t8uint16_t10lv_color_t

复刻DEMO代码和效果（忽略横屏竖屏）

NO.3

问题汇总

官方的代码放到ESP32中，会出现报错

提示参数少了

Double buffer
ILI9341 initialization completed
Traceback (most recent call last):
  File "<stdin>", line 37, in <module>
TypeError: function takes 6 positional arguments but 5 were given

描述set_scale_ticks这个函数应该有6个参数，但是只给了5个

meter.set_scale_ticks(41, 2, 10, lv.palette_main(lv.PALETTE.GREY))

参考网上的答案，做了以下修改

新建一个sacle主体对象，放到函数的第一个参数，其他不变

scale = meter.add_scale()
meter.set_scale_ticks(scale,40, 2, 10, lv.palette_main(lv.PALETTE.GREY))

可能是lvgl版本不同，也可能是别的原因

NO.4

步骤拆解

在模拟器中

公共方法

import utime as time
def set_value(indic, v):
    meter.set_indicator_value(indic, v)

实例化一个仪表盘（小部件）

设置尺寸为200×200，并且设置样式居中显示

meter = lv.meter(lv.scr_act())
meter.center()
meter.set_size(200, 200)

外圆设置

设置一个270度的圆
从下午3点刻度方向旋转135度
刻度范围设置为0-40

meter.set_scale_range ( 0 , 40 ,270,135 )

设置刻度线

设置40个小刻度
设置刻度线宽2，长10
设置刻度线颜色为灰色

meter.set_scale_ticks(40, 2, 10, lv.palette_main(lv.PALETTE.GREY))

设置分段线

设置分段线每5个小刻度为一个节点
设置分段线宽4，长15
设置分段线颜色为黑色
设置分段线与外圆刻盘的距离为10

实例化一个指针

没什么样式效果，但是要放在代码里

indic = lv.meter_indicator_t()

设置刻度区间样式

在这里我设计的温度范围为0-40度

有以下几个区间

设置0-20摄氏度为低温的环境，颜色为蓝色
设置20-26摄氏度为舒适的环境，颜色为绿色
设置26-32摄氏度为炎热的环境，颜色为黄色
设置32-40摄氏度为高温的环境，颜色为红色

设置0-20外圆边框颜色和区域

indic = meter.add_arc(3, lv.palette_main(lv.PALETTE.BLUE), 0)
meter.set_indicator_start_value(indic, 0)
meter.set_indicator_end_value(indic, 20)

设置0-20刻度颜色和长宽

indic = meter.add_scale_lines(lv.palette_main(lv.PALETTE.BLUE), lv.palette_main(lv.PALETTE.BLUE), False, 0)
meter.set_indicator_start_value(indic, 0)
meter.set_indicator_end_value(indic, 20)

可以看到低温区域的边框和刻度线都是蓝色的了

其他的3个区域参考上述，修改区间值和颜色值即可

indic = meter.add_arc(3, lv.palette_main(lv.PALETTE.GREEN), 0)
meter.set_indicator_start_value(indic, 20)
meter.set_indicator_end_value(indic, 26)
indic = meter.add_scale_lines(lv.palette_main(lv.PALETTE.GREEN), lv.palette_main(lv.PALETTE.GREEN), False, 0)
meter.set_indicator_start_value(indic, 20)
meter.set_indicator_end_value(indic, 26)

indic = meter.add_arc(3, lv.palette_main(lv.PALETTE.YELLOW), 0)
meter.set_indicator_start_value(indic, 26)
meter.set_indicator_end_value(indic, 32)
indic = meter.add_scale_lines(lv.palette_main(lv.PALETTE.YELLOW), lv.palette_main(lv.PALETTE.YELLOW), False, 0)
meter.set_indicator_start_value(indic, 26)
meter.set_indicator_end_value(indic, 32)

indic = meter.add_arc(3, lv.palette_main(lv.PALETTE.ORANGE), 0)
meter.set_indicator_start_value(indic, 32)
meter.set_indicator_end_value(indic, 40)
indic = meter.add_scale_lines(lv.palette_main(lv.PALETTE.RED), lv.palette_main(lv.PALETTE.RED), False, 0)
meter.set_indicator_start_value(indic, 32)
meter.set_indicator_end_value(indic, 40)

最终效果

添加指针

indic = meter.add_needle_line(scale,4, lv.palette_main(lv.PALETTE.GREY), -10)

设置动画

设置指针从0向40刻度滑动

注释的代码表示动画效果不重复，只执行一次

a = lv.anim_t()
a.init()
a.set_var(indic)
a.set_values(0, 40)
a.set_time(2000)
# a.set_repeat_delay(100)
# a.set_playback_time(500)
# a.set_playback_delay(100)
# a.set_repeat_count(lv.ANIM_REPEAT_INFINITE)
a.set_repeat_count(1)
a.set_custom_exec_cb(lambda a,val: set_value(indic,val))
lv.anim_t.start(a)
