准备物品
-
一个香橙派3B（本文8GB内存）（建议内存越大越好）
-
一个eMMc模块（本文250GB）（建议按实际需求，如32GB以上）
-
一张TF（本文32GB）（建议8GB以上）
-
一个读卡器（用来刷TF卡）
下载香橙派3B Android镜像
TF卡和eMMc启动镜像
选中不带lcd字符的镜像（本文需要HDMI的视频输出，所以不是lcd）
对Android镜像进行解压
需要解压两次，直到看到后缀为img的Android镜像
下载官方的工具
Android镜像烧录工具-SDDiskTool
需要版本确认为最新的v1.72（注意本文的时效性，以官方最新文档为准）
同样解压缩
先插入USB读卡器读取TF卡
然后后双击打开SD_Firmware_Tool.exe
下拉选择要写入的TF卡
一定要反复确认盘符和容量是否是插入的TF卡（避免格式化其他磁盘）
建议先点击恢复磁盘，对TF卡进行格式化
选择固件
固件为之前解压的Android镜像img文件
点击开始创建
点击是
等待写入
开始拷贝固件

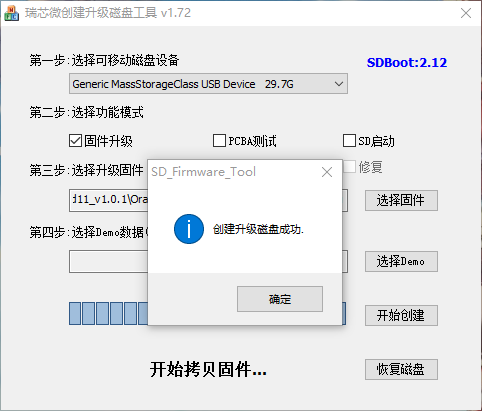

提示升级磁盘创建成功
点击确定
插入TF卡，通电，接入显示屏
正常情况下可以看到固件复制eMMc进度
看到下文提示后
提示remove sd（移除SD卡）
可以在不断电的情况下直接取出TF卡，此时Android系统会自行重启（系统已在eMMc模块）
注意上述情况是在正常的情况下
如果通电后无反应，那么就需要先清除使用 RKDevTool 清空 SPIFlash 的方法，清除eMMc模块数据，然后再尝试TF卡写入eMMc
这时候需要准备一个双头USB（公头）
这个数据线要能支持数据传输的功能（很重要）（有的数据线只支持供电协议）
PS：
如果需要eMMc模块，就趁早买一个双头USB
一头插入香橙派，一头插入win usb
注意是插入白色的USB2.0 （不要插入蓝色的USB3.0）
注意只能插入图中红框的接口，其他的白色2个和蓝色1个都没反应
解压官方工具
Android和Linux镜像烧录工具-RKDevTool和驱动程序
DriverAssitant_v5.12
点击DriverInstall.exe
点击驱动安装
确认安装成功
解压官方工具
Android和Linux镜像烧录工具-RKDevTool和驱动程序
RKDevTool_Release_v3.15
RKDevTool_v3.15_for_window
点击RKDevTool.exe
此时还没有发现设备
操作步骤
-
确保开发板没有插入 TF 卡，没有连接电源（取出TF卡，开发板断电）
-
按住开发板的 MaskROM 按键不放（长按特殊按键）
-
开发板接上 Type-C 接口的电源，并上电，松开MaskROM按键了（先通电，后松键）
按照正确操作后
会变为发现一个设备
点击高级功能
选择boot文件
文件夹为Android和Linux镜像烧录工具-RKDevTool和驱动程序
MiniLoader-烧录Linux镜像才需要用到的东西
文件为MiniLoaderAll.bin
点击下载
确认下载boot成功
选择存储设备SPINOR
点击切换存储
再点击擦除所有
直到提示擦除成功
然后香橙派断电，取出USB数据线
插入之前的TF卡，再充电上电，这个时候连接显示屏，可以看到正常写入eMMc了
此时使用OBS视频采集卡演示

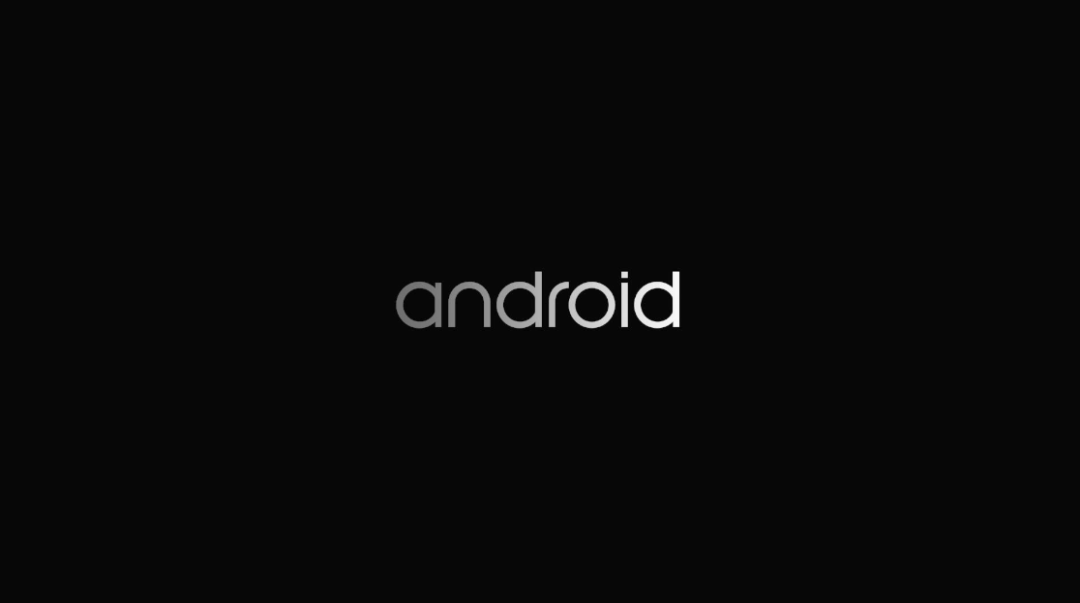

开机启动时
logo变化，当前为Android平板系统
安卓平板界面
可以安装应用宝，然后安装抖音，微信
测试基本使用无问题
基本使用无问题，但是抖音直播有问题
可以看到摄像头区域对不上，且花屏
已测试
-
UVC USB摄像头（免驱通用）
-
普通商业成品USB摄像头
第一次刷入香橙派3B eMMc模块 Android
耗时挺久，问题不少，不过刷好了基本使用没什么问题
本意是尝试开发板24小时无人直播，但是遇到花屏问题，后续尝试其他系统如orange pi os等
同时对比测试，OrangePi 5开发板安装Android12，测试抖音直播无问题，同样的UVC USB和普通摄像头都支持
说明花屏可能是OrangePi 3B开发板的问题或者Android11的问题
