HomeLab开发板（ARM64）[PVE]：PVE7设置Ubuntu Server22.04虚拟机网络桥接

NO.1

桥接网络

前提条件,pve安装好ubuntu server虚拟机

<<HomeLab开发板（ARM64）[PVE]：PVE7安装Ubuntu Server22.04虚拟机>>

没有网什么也做不了,既无法ssh到虚拟机,也无法下载外部资源,所以需要设置桥接网络

香橙派5 Plus有两个网口

一个enP3p49s0

一个enP4p65s0

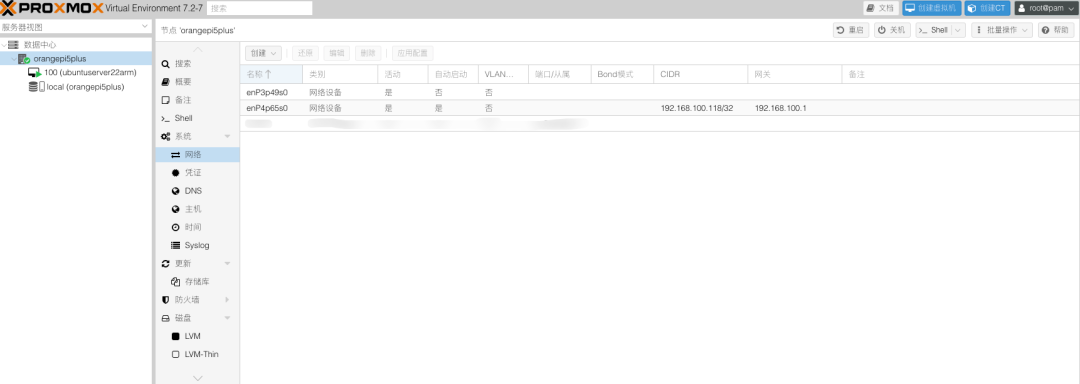

可以看到enP4p65s0已默认设置了ip地址和网关(就是pve本身)

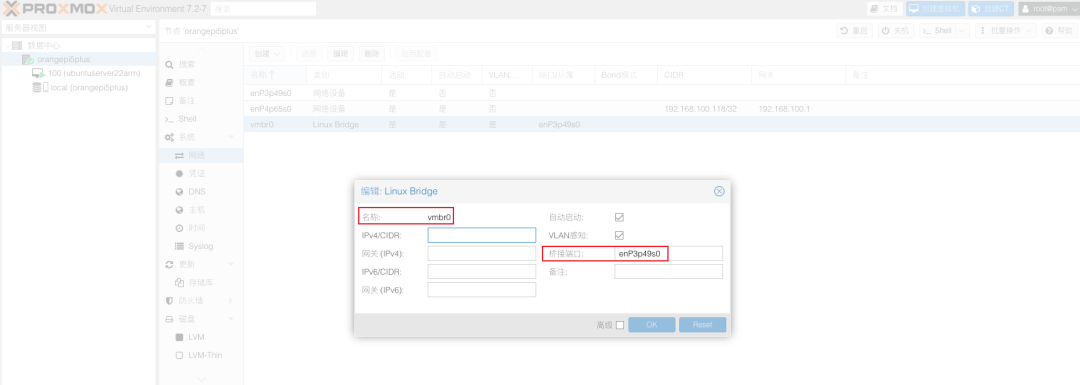

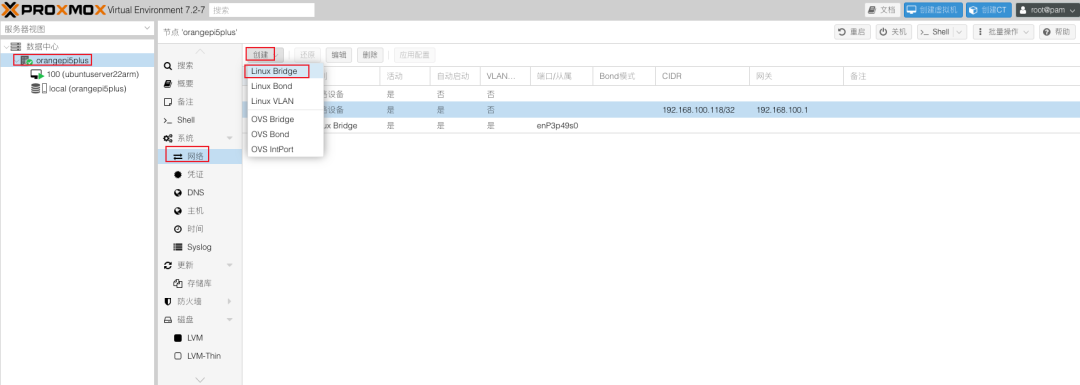

点击创建Linux Bridge

默认会分配名称vmbr0

这个桥接网络只需要填桥接端口,桥接端口就是网卡的名称

本文使用的第二个网卡enP3p49s0

记得把自动启动勾选上

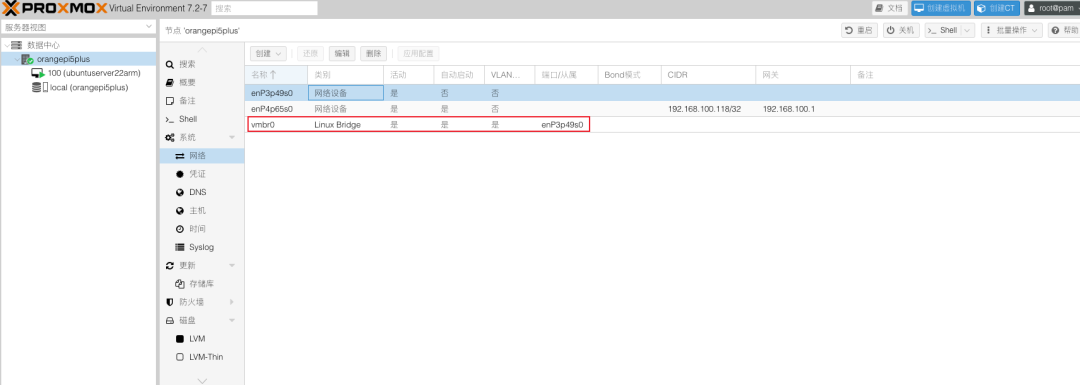

最终结果

NO.2

桥接错误

网卡不要填ip地址

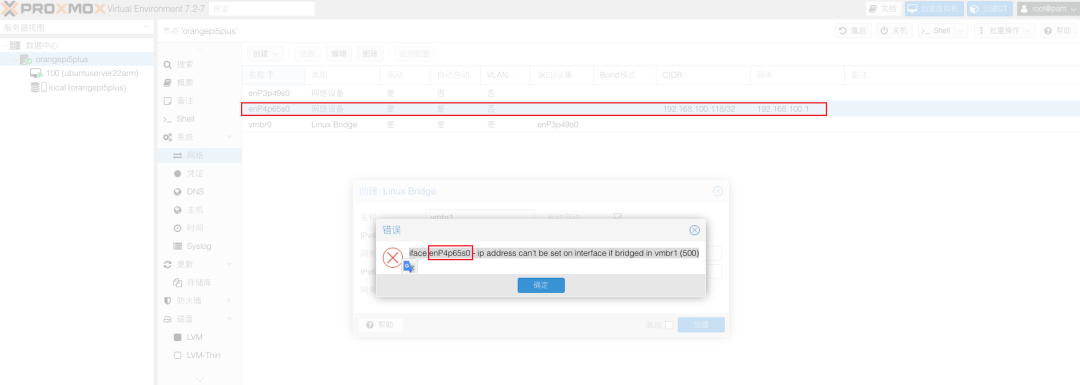

报错提示

iface enP4p65s0 - ip address can't be set on interface if bridged in vmbr1 (500)

也就是如果网卡指定了ip地址

这个网络设备(网卡)就不能作为桥接Bridge的端口

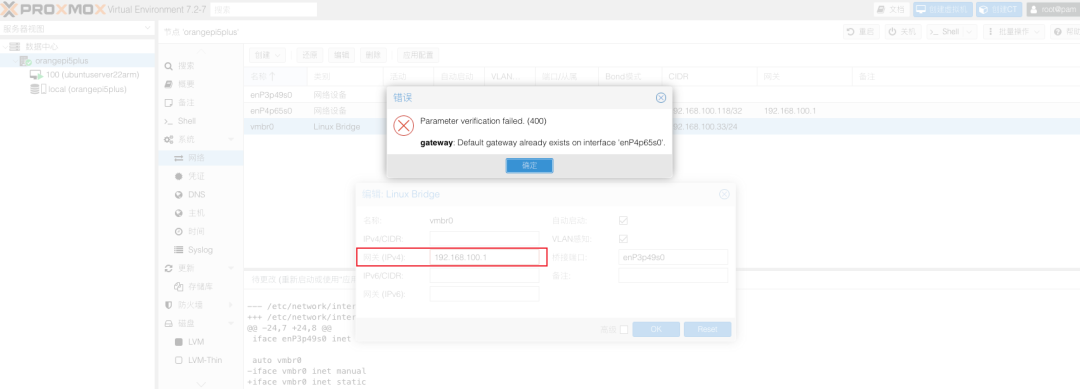

第二个问题

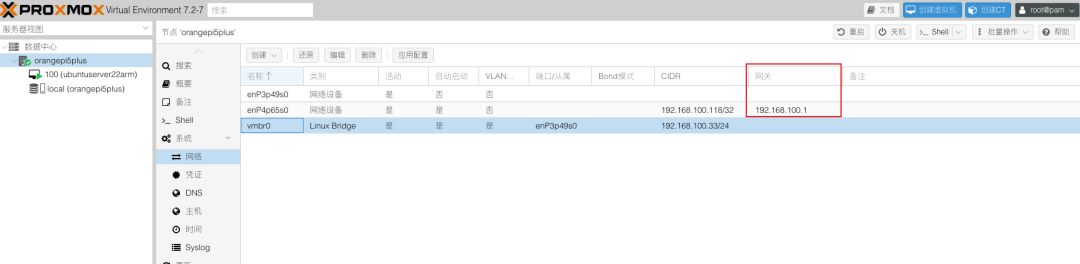

桥接网络和网络设备都不要填写同一个网关

会报错

Parameter verification failed. (400)

gateway: Default gateway already exists on interface 'enP4p65s0'.

也就是当桥接或者网络有设置默认网关时

本文的192.168.100.1,那么其他的都不要设置同样的网关了(其他的网关可以,如192.168.31.1等)

NO.3

网络设置

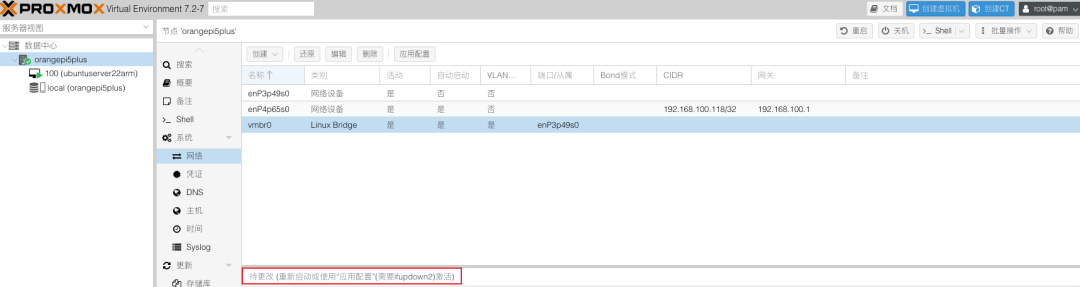

添加桥接网络保存后

会提示需要ifupdown2来激活

默认是没有ifupdown2的,需要到pve控制台安装

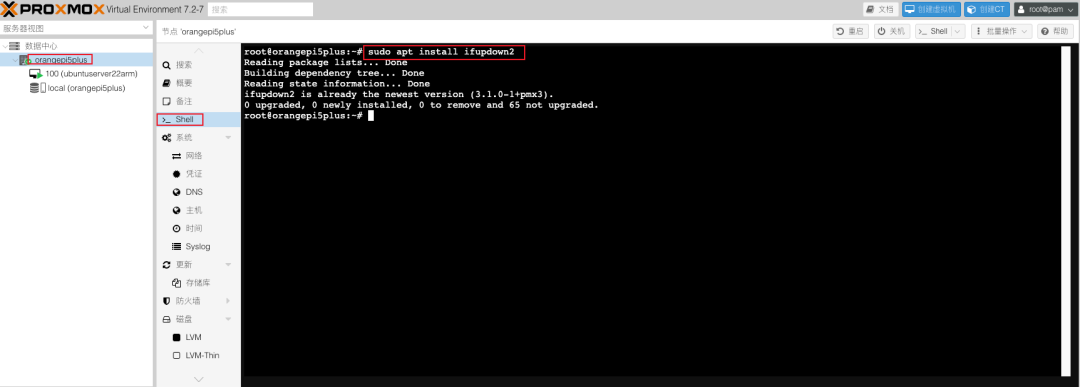

安装ifupdown2

sudo apt install ifupdown2

点击pve,shell

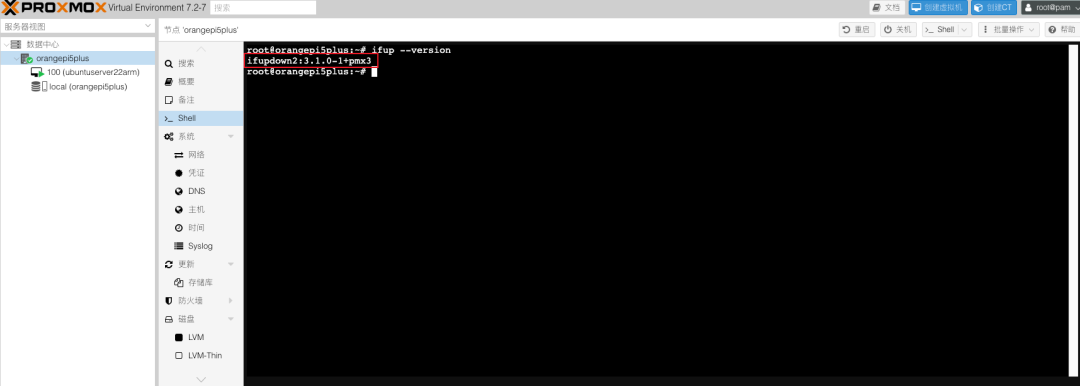

查询版本

ifup --version

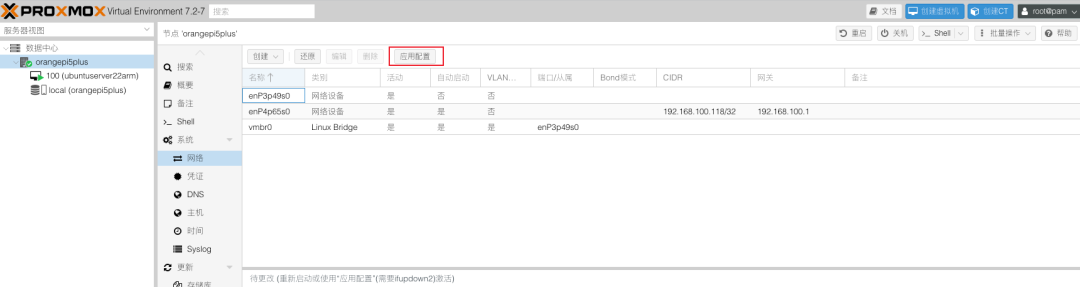

点击应用配置

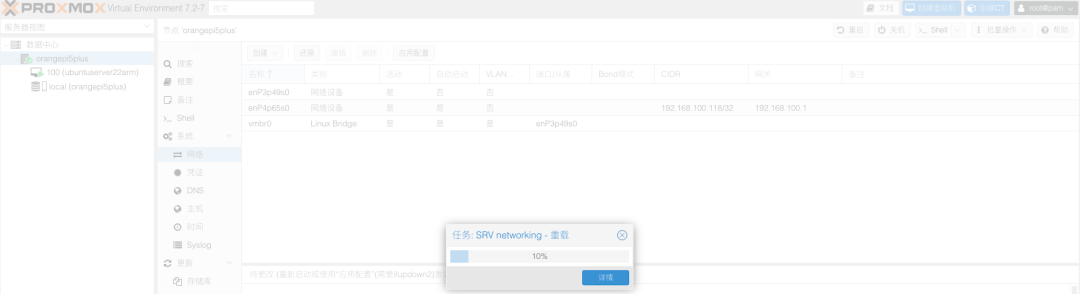

等待重置

到此,新建的桥接网络设置生效

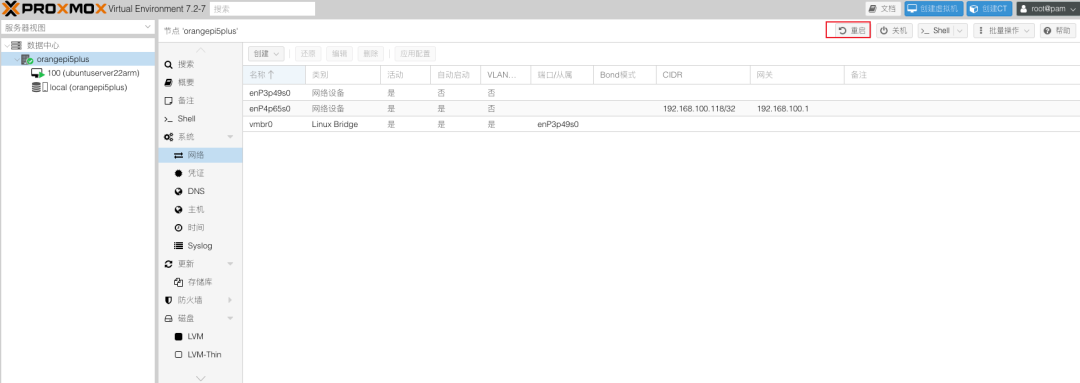

建议把pve重启,然后准备在ubuntu设置网络

点击重启

等待重启

NO.4

ubuntu网卡设置

点击ubuntu,硬件

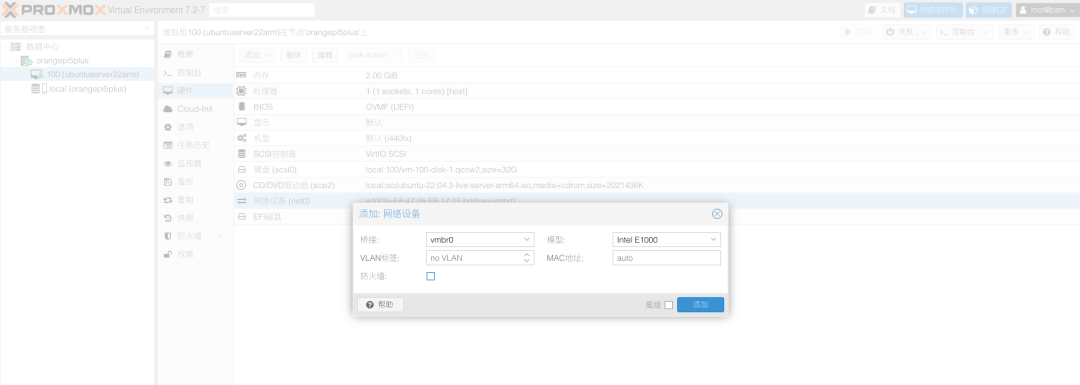

点击添加,网络设备

选择桥接网卡,刚刚创建的vmbr0

模型选择 inter E1000

防火墙记得取消勾选

其他的保持默认

备注:

VirtIO (半虚拟化)：这是 KVM 的标准网络设备，性能最好，但需要在客户机中安装相应的驱动。
Intel E1000：模拟 Intel 的 E1000 网卡，兼容性好，大多数操作系统都内置了驱动。
Realtek RTL8139：模拟 Realtek 的 RTL8139 网卡，兼容性较好，但性能较低。
VMware vmxnet3：模拟 VMware 的 vmxnet3 网卡，需要在客户机中安装 VMware Tools

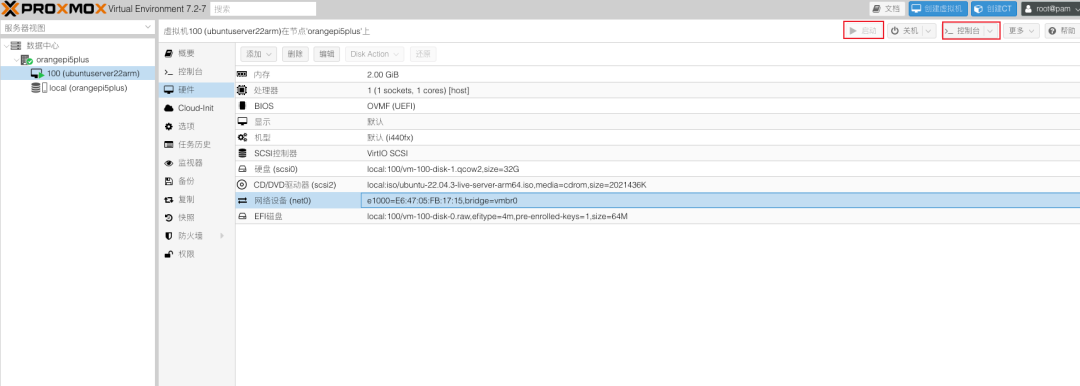

点击启动,然后打开控制台

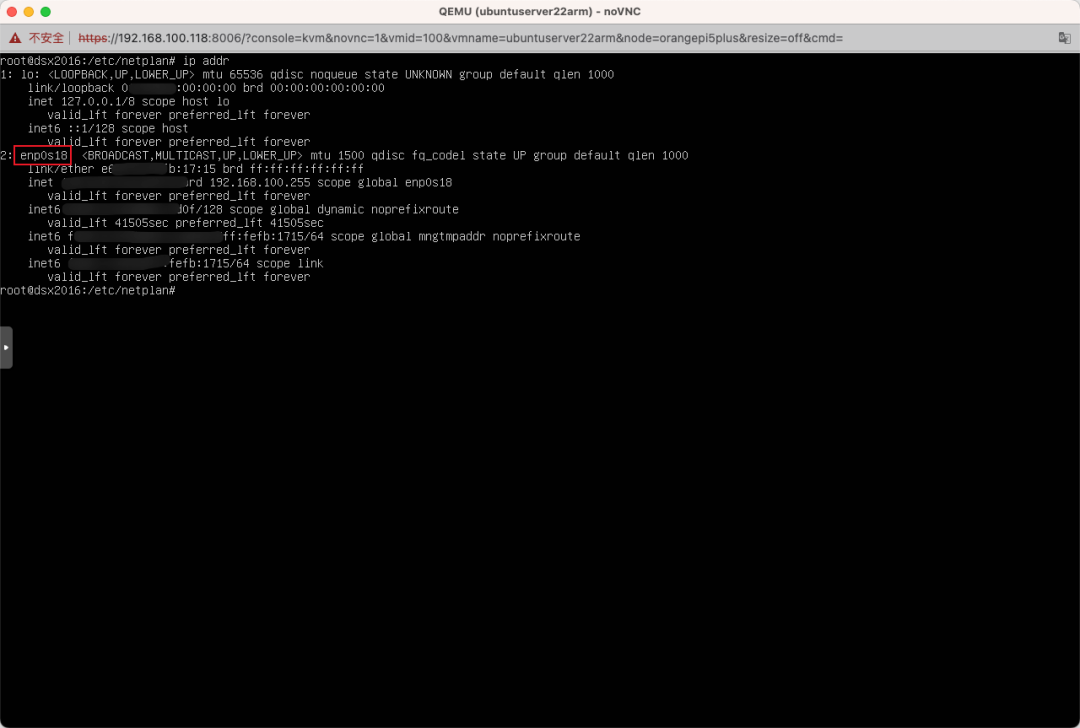

查看网卡名称

ip addr

可以看到网卡名称

enp0s18

本文为ubuntu server 22

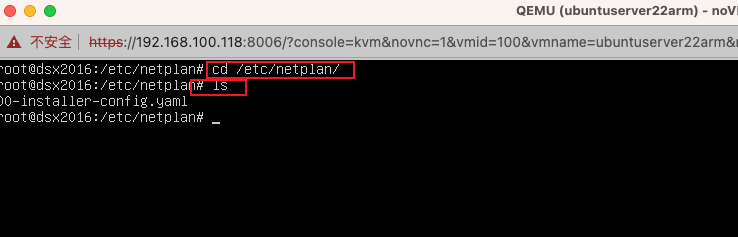

网络配置,切换到/etc/netplan文件

cd /etc/netplan

查看网络配置文件

ls

可以看到配置文件为00-installer-config.yaml

不同的系统或者版本配置名称可能有区别

编辑配置文件

nano 00-installer-config.yaml

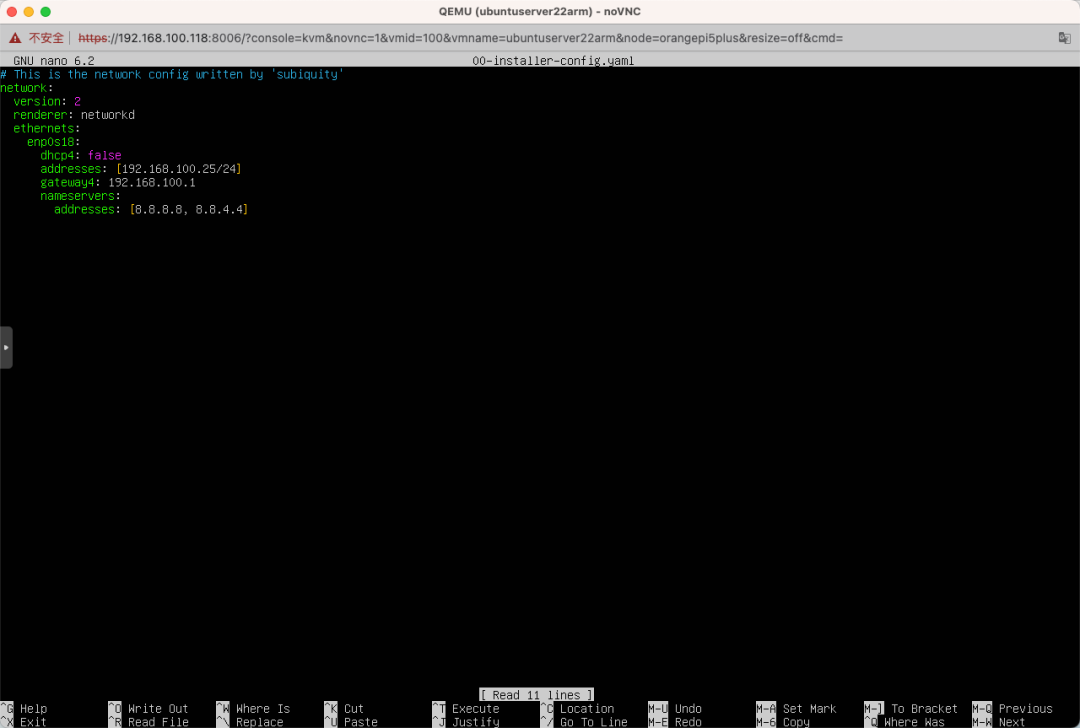

配置文件代码

本文设置的静态地址(addresser为192.168.100.25/24)

本文设置的网关地址为(gateway4为192.168.100.1)(你的路由器地址)

network:
  version: 2
  renderer: networkd
  ethernets:
    enp0s18:
      dhcp4: false
      addresses: [192.168.100.25/24]
      gateway4: 192.168.100.1
      nameservers:
        addresses: [8.8.8.8, 8.8.4.4]

应用配置的修改

sudo netplan apply

如果有看到报错信息,说明网络配置有问题

比如空格多了,address单词填写错误,ip地址格式错误等

直到没有错误提示,网络配置就设置成功

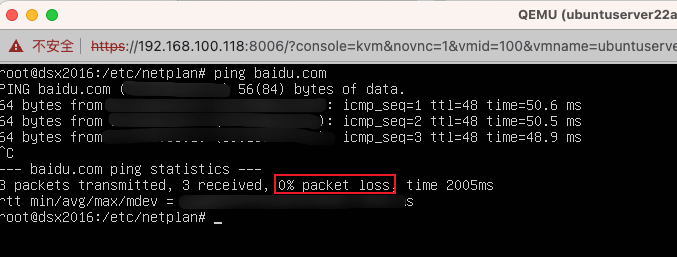

检测网络

ping baidu.com

只要不是100% loss或者其他错误提示,就说明网络连接成功

或者apt 更新

apt update

正常更新,网络也没有问题

至此pve ubuntu虚拟机网络设置成功

NO.5

Tips

目前还没测试第二个虚拟机

不清楚桥接网卡的逻辑,第二个虚拟机是否可以共用一个桥接以及如何设置网络等

后面有时间在测试

把网络测试通过了才发现是因为pve虚拟机内不支持dhcp动态解析

也就是平时物理机只要插上网卡,接上网线,路由器就会自动分配一个ip地址,且网络正常

但是放到pve虚拟机,虽然能识别网卡,需要自己设置静态ip,才能网络正常

配置这个网络尝试了各种网卡模式,添加了各种网卡类型

重启了N次,ip改了N次,中间N次连接不上pve(通过控制台修改pve网络配置文件才恢复)
