Home Assistant+ESPHome设置ESP32-CAM相机[智能家居安防]

Posted on by dsx2016
NO.1
使用场景

居家安防

  1. 可视化门铃和户外监控摄像头

  2. 室内监控摄像头，宠物跟踪

  3. 遥控视觉避障小车，无人机等

Home AssIstant效果演示


NO.2
物品准备

建议准备以下物品

  1. 一个ESP32-CAM开发板（注意品牌买Ai-Thinker(安信可)的，不然可能会有各种问题）

  2. 一个ESP32-CAM烧录底座（USB转TTL模块也行，但是不建议）

  3. 各种形式安装的Home Assistant系统（本文使用树莓派3B）

  4. 一个既可以充电又可以数据传输的USB数据线（不要买只充电的USB数据线）



NO.3
刷入ESP32CAM

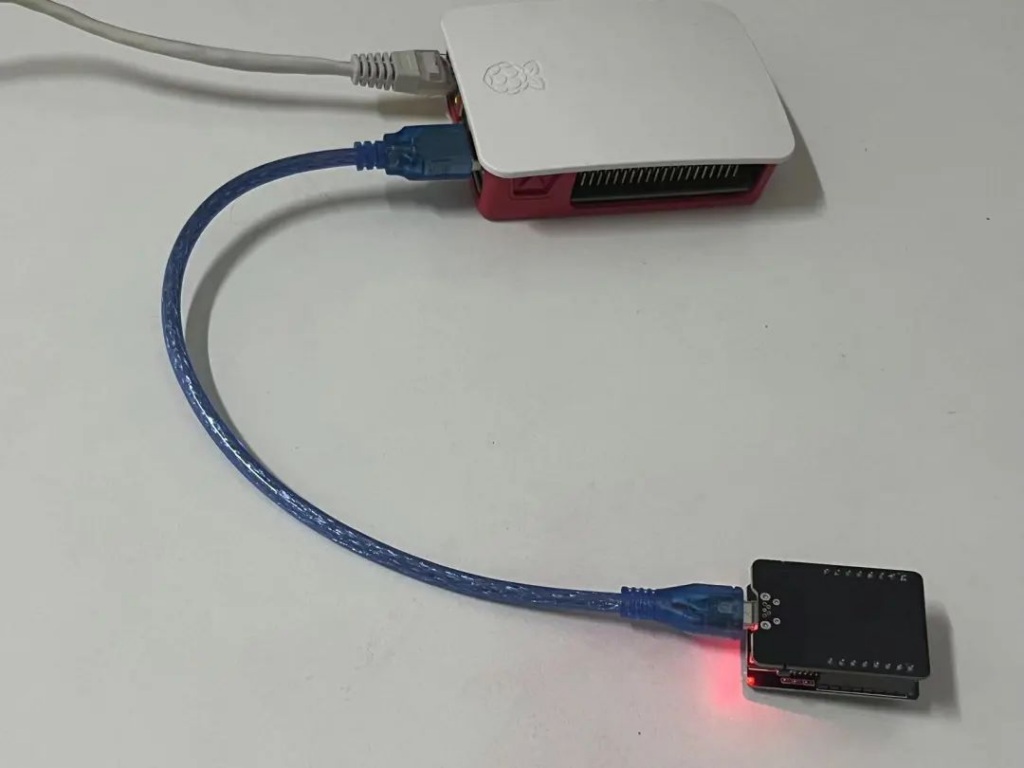

把ESP32CAM和烧录底座结合，并连接USB数据，USB线插入树莓派USB


打开ESPHome，点击添加新设备


点击继续


输入名称标识，点击下一步


选择ESP32


会提示配置成功

点击SKIP，暂时先不要安装


打开ESPHome关于ESP32CAM的文档

文档地址

https://esphome.io/components/esp32_camera.html

找打如下代码（带有关键字 Ai-Thinker）

复制代码


在Home Assistant中点击刚刚创建的设备EDIT，开启编辑模式


在最底部贴上刚刚复制的代码



点击SAVE后

再点击INSTALL

选择第三个，运行ESPHome的计算机（也就是本文的树莓派）


可以看到已自动检索到一个USB串口

点击这个串口

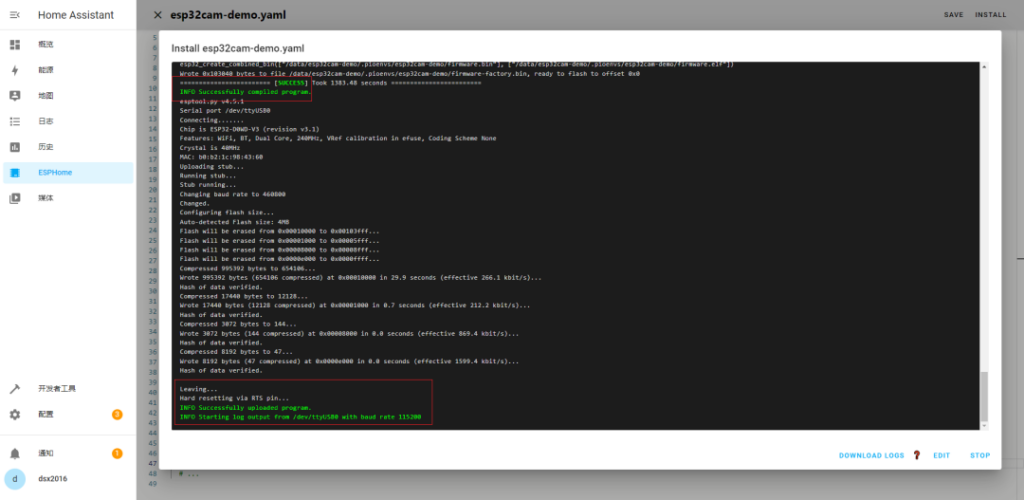

开始进行安装

不论网络好坏，ESP32会持续下载一些依赖库，并进行编译

经过多次测试，这个过程最少也要半小时到一个小时，需要耐心等待


下载完依赖，编译中


半小时后仍然在编译


看到绿色的success提示就说明安装成功了

点击stop


点击左上角X按钮，关闭当前编辑模式


可以看到当前新创建的设备已经显示ONLINE正常运行了

注意：

这里很重要，设备运行在线并不代码设备正常使用，如果这里电源有问题

比如树莓派的USB供电不足，会导致摄像头无法正常工作

这里我尝试了换USB数据线，电源为树莓派USB，插座USB，以及充电宝USB

最后只有充电宝的USB能够正常使用ESP32CAM的相机组件正常运行


点击 配置-设备与服务


点击 设备


点击添加设备

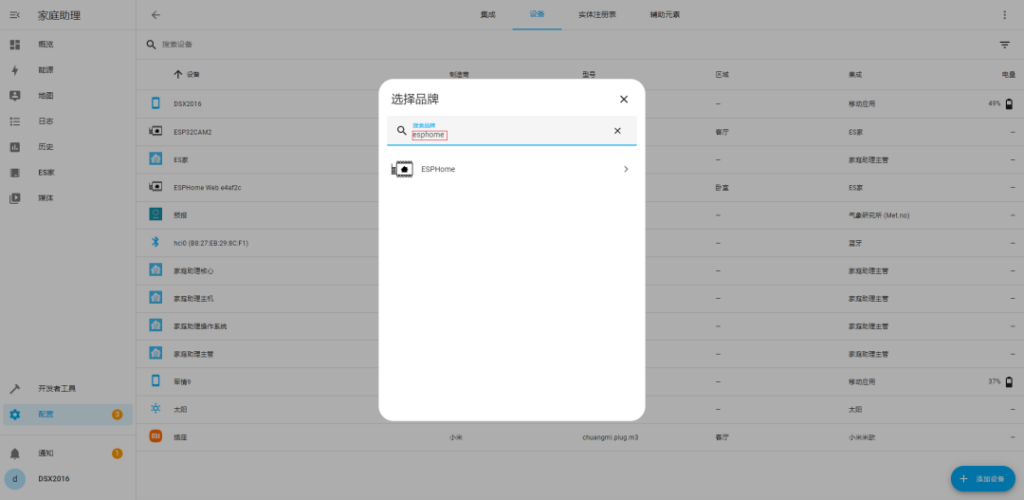

输入关键词ESPHome

并点击ESPHome


可以看到这里已经自动发现了刚刚刷入的ESP32CAM的设备

点击ESP32CAM_DEMO这个设备


点击提交



显示提交成功并创建了配置

继续选择区域

然后点击完成



点击 集成 TAB可以看到ESPHome下面多了一个ESP32CAM—DEMO的设备

点击这个设备


点击红框中的文案


可以看到显示拍摄的图像


点击图像区域，可以看到

放大的图像


点击左侧的菜单栏-概览


点击编辑仪表盘


点击添加卡片，找到图片实体


配置实体卡片

选中ESP32CAM_DEMO这个实体


设置名称等其他配置

点击保存


可以看到界面多了一个摄像头的区域

点击右上角完成


仪表盘配置成功


到此，Home Assistant+ESP32CAM设置相机就已经完成了

后面可以在相机组件中设置Home Assistant的自动化场景，比如定时上传照片等

NO.4
Tips

如果Home Assistant输入的ESPHome ESP32CAM的组件，但是显示只有一个实体，或者实体不可用，可能得原因是

  1. 买的ESP32CAM是盗版或者第三方的，不是安信可的

  2. 没有找到合适的电源，电源供电不足

  3. 摄像头配件本身损坏或者插入时接触不良（摄像头安装时，先把卡槽打开，再把摄像头卡带放进去，然后关上卡槽，不要直接硬插）


建议一开始就买2个或者以上的ESP32CAM，避免因为只有一个且卖家发货是坏品，导致不可用且无法排查
