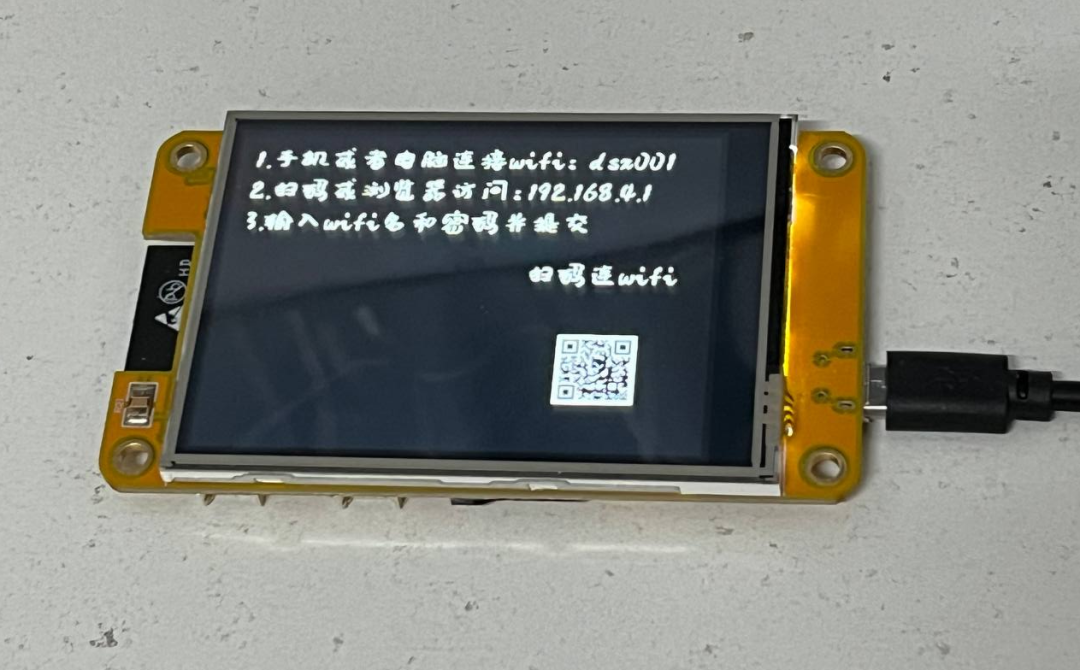

ESP32开发板TFT触控屏(小黄板)[MicroPython]：连接wifi和mqtt

NO.1

wifi+mqtt

在不适用传感器的情况下，要显示对应的数据

需要优先从网络上（连接WIFI并请求API）获取并可视化显示（LVGL）

使用了几种mqtt库，最终选用micropython-mqtt

参考文章

《MicroPython[ESP32-S3]：micropython-mqtt设置MQTT连接》

github地址

https://github.com/peterhinch/micropython-mqtt/tree/master

这是官方驱动程序的替代方案。它已在以下平台上进行了测试。

ESP8266
ESP32、ESP32-S2 和 ESP32-S3
pyboard D
Arduino Nano Connect
树莓派 Pico W

该驱动程序的主要特点是：

使用 uasyncio 的应用程序的非阻塞操作。
从 WiFi 和代理中断中自动恢复。
带重传的真实qos == 1操作。
由于能够容忍不良连接，因此提高了 WiFi 范围。

注意事项

它在初始化的时候，就需要输入wifi和mqtt账户，两者需要同时连接

用在esp32s3的时候，认为它没有很好的处理模块的耦合

用在小黄板的时候，发现正好适合wifi+mqtt场景的一步到位

NO.2

传输mqtt库文件到ESP32

需要下载mqtt_as.py库传输到esp32中

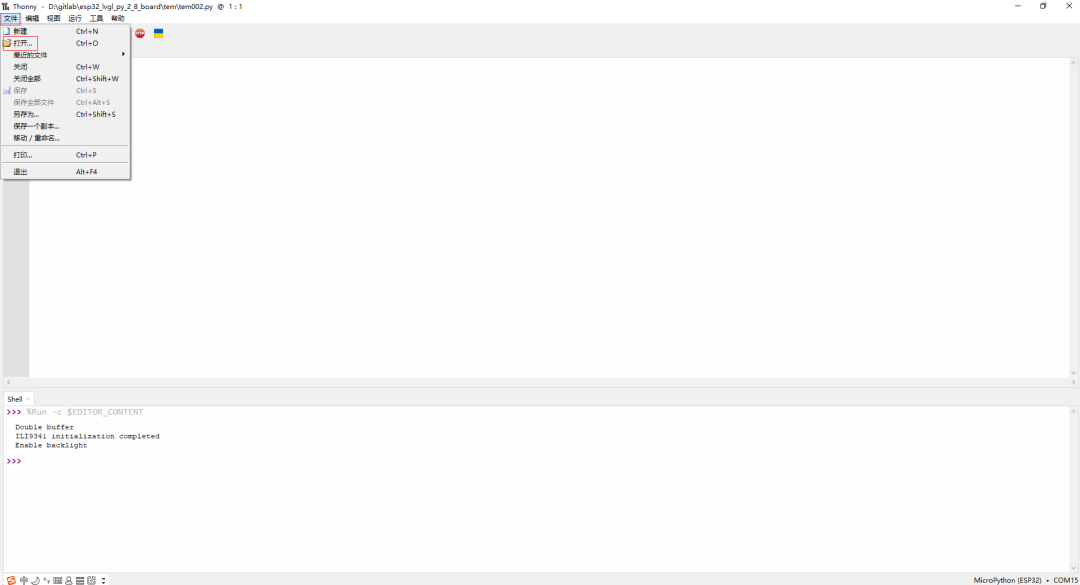

点击thonny，文件-打开

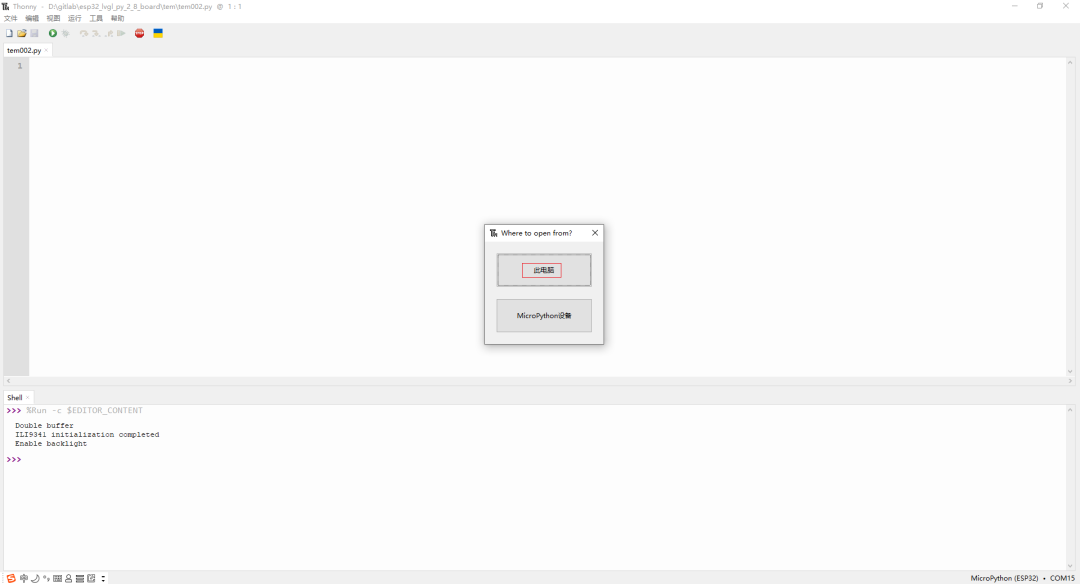

选择此电脑

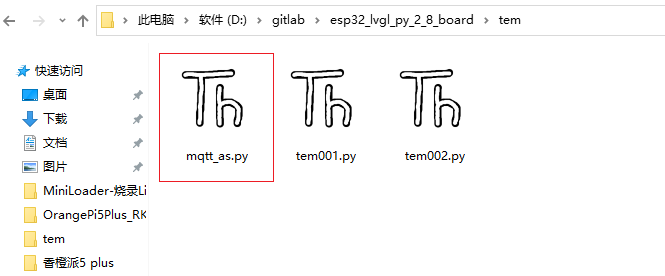

选择已下载好的mqtt_as.py

点击打开

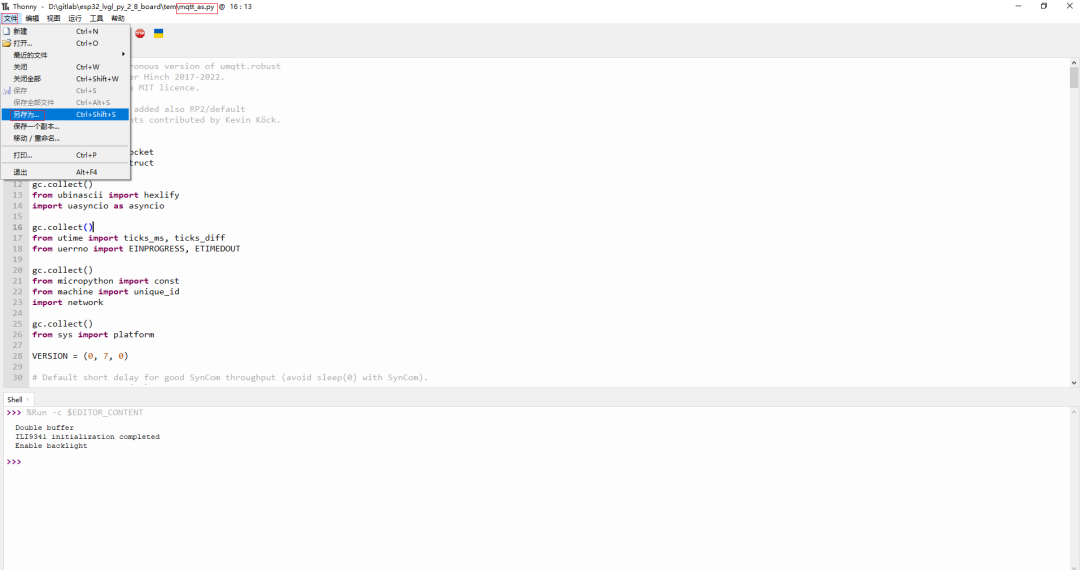

打开对应文件后，再次点击文件，另存为

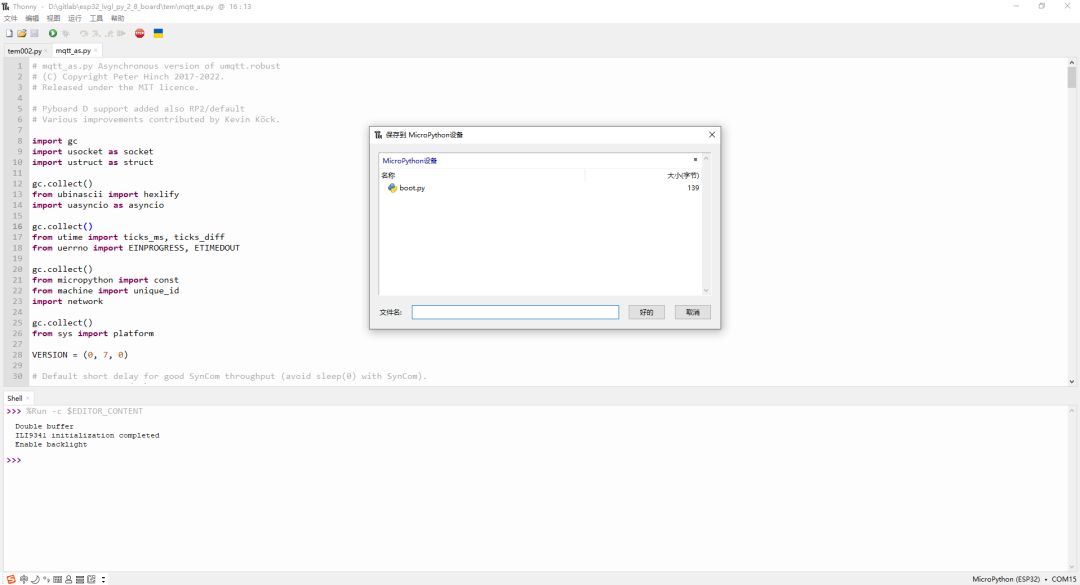

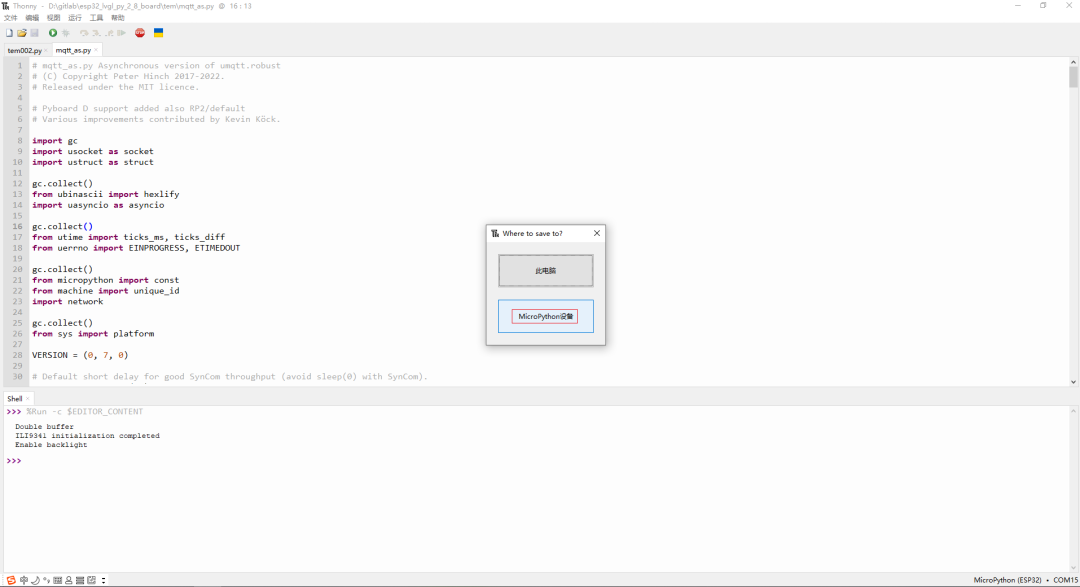

点击MicroPython设备

可以看到当前MicroPython的文件

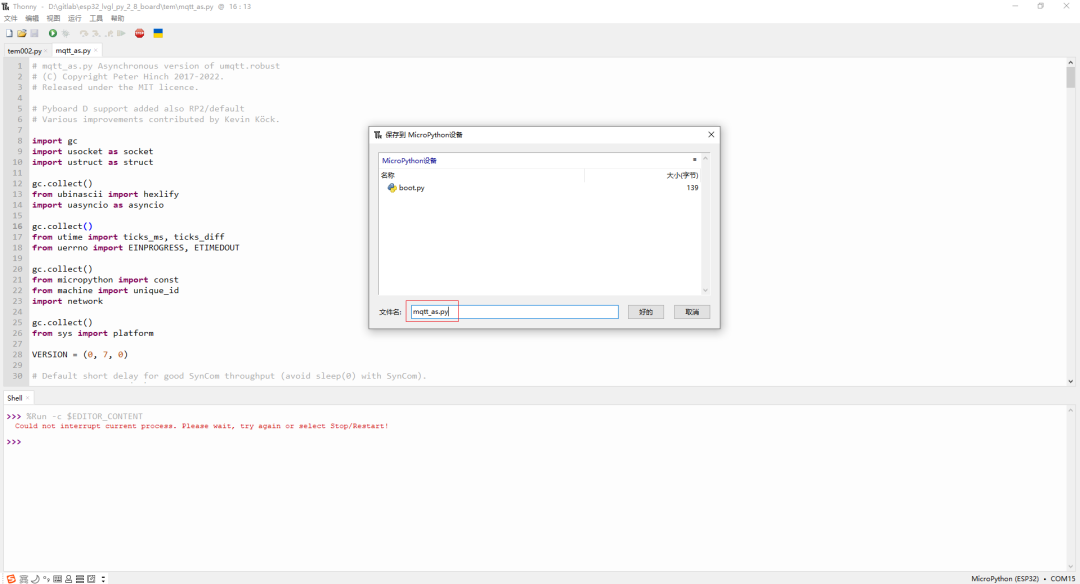

输入要保存的文件名，如mqtt_as.py

记得文件名带后缀

点击好的

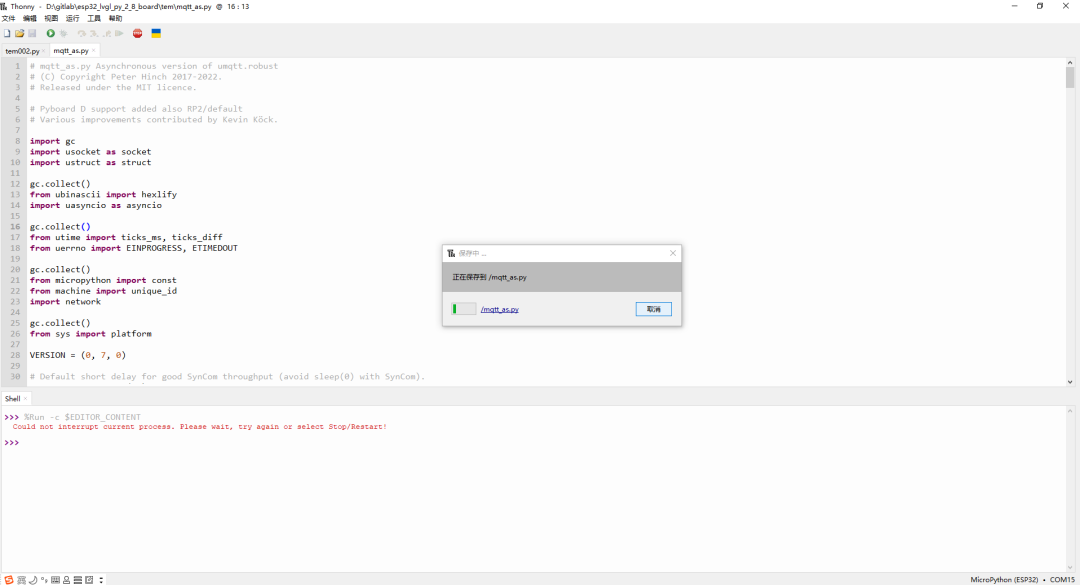

等待保存完成

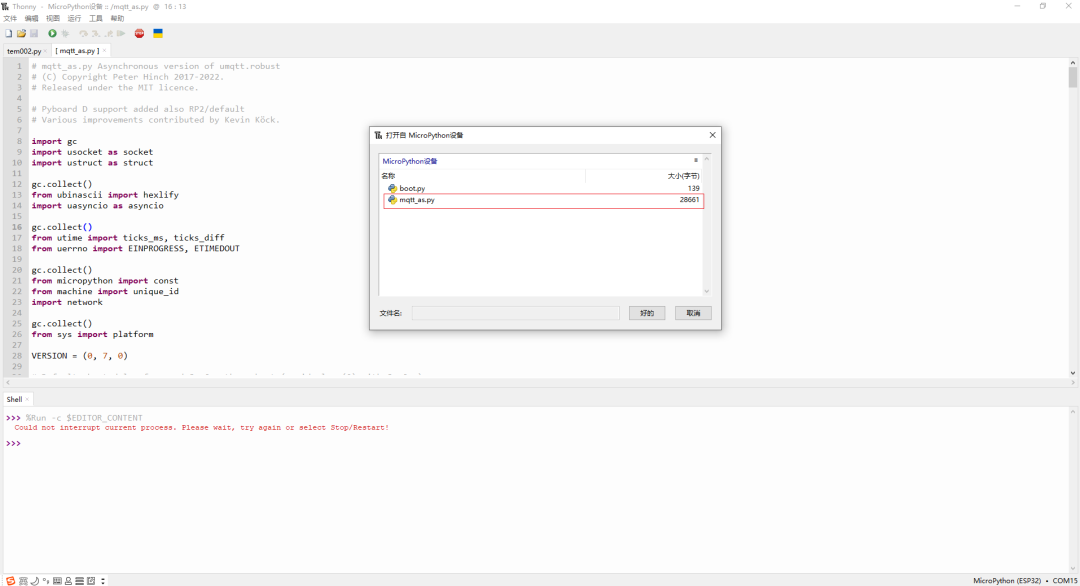

再次点击Thonny，文件，打开，选择MicroPython设备

可以看到除了boot.py外，多了一个刚刚添加的文件，并显示了文件大小

说明文件保存成功

NO.3

连接wifi+mqtt

连接代码，同样参考文章

《MicroPython[ESP32-S3]：micropython-mqtt设置MQTT连接》

代码中引入依赖

from mqtt_as import MQTTClient, config
import uasyncio as asyncio

然后使用提供的api来连接wifi和mqtt

# 本地配置
config['ssid'] = 'wifi name'
config['wifi_pw'] = 'wifi password'
config['server'] = 'mqtt ip addr'

# 监听消息接收
def dsx2020_call(topic, msg, retained):
    print("接收到消息")
    topic_str=topic.decode()
    msg_str=msg.decode()
    print("topic_str",topic_str)
    print("msg_str",msg_str)

# 订阅主题
async def conn_han(client):
    await client.subscribe('dsx2020', 1)
    await client.subscribe('weather', 1)

# 初始化
async def main(client):
    await client.connect()
    n = 0
    while True:
        await asyncio.sleep(5)
        try:
            print('Change every 5 seconds', n)
        except:
            print("err")
        n += 1

# 设置回调函数
config['subs_cb'] = dsx2020_call
# 设置订阅主题
config['connect_coro'] = conn_han

# 实例化
MQTTClient.DEBUG = True
client = MQTTClient(config)
try:
    asyncio.run(main(client))
finally:
    client.close()

实际效果测试

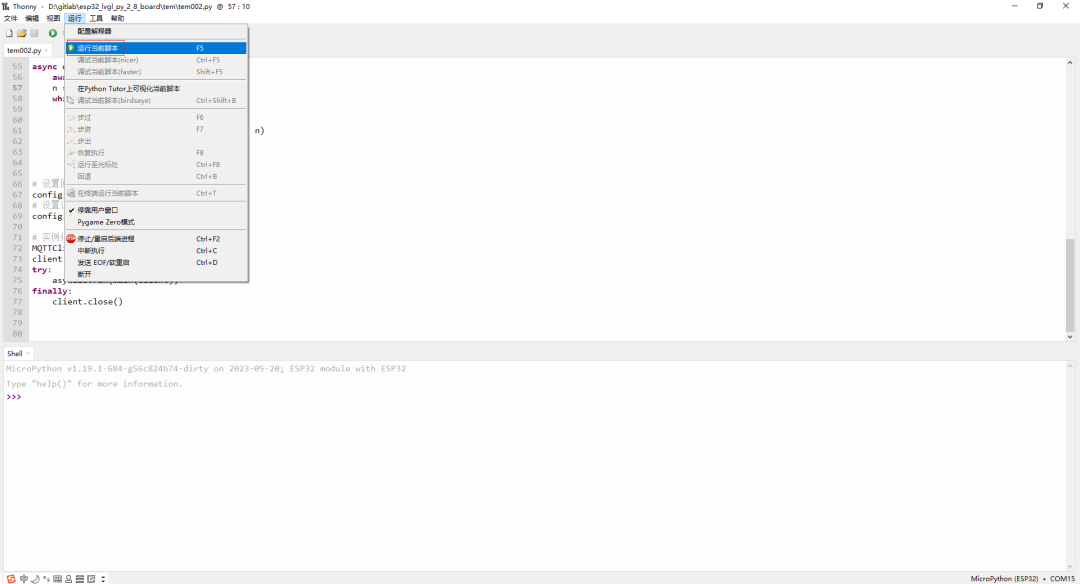

点击运行，运行当前脚本

查看控制台

可以看到，先尝试监测wifi质量并连接

然后连接到qmtt

然后每5秒执行一次log

当我刷新我的网站，发送一个mqtt主题消息，对应的esp32就会收到mqtt消息，并显示当前消息的内容，如网站在线，网站下线等

注意事项

此时的演示并没有点亮屏幕，所以wifi+mqtt功能成功

但是一旦点亮屏幕后，再尝试连接wifi+mqtt，就会提示内存不足等

NO.4

点亮屏幕+连接wifi+mqtt

参考文章

《ESP32开发板TFT触控屏(小黄板)[MicroPython]：刷入MicroPython+LVGL固件和示例演示》

文章中点亮屏幕并显示基本的文字hello world

本文尝试，先点亮屏幕，显示文字，然后连接wifi+mqtt，看看功能是否稳定和抛出错误

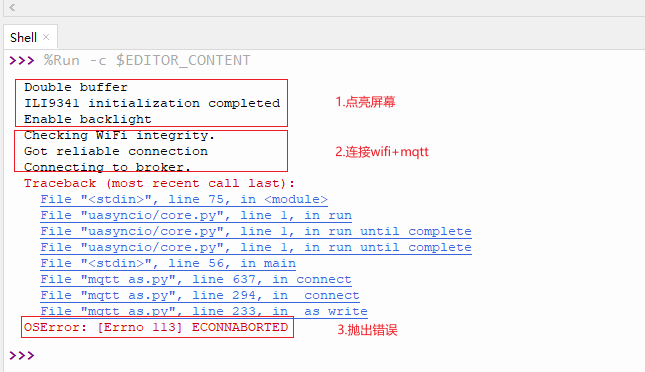

实际上，屏幕正常可以点亮以及显示文字，等到连接wifi时就报错了

Traceback (most recent call last):
  File "<stdin>", line 75, in <module>
  File "uasyncio/core.py", line 1, in run
  File "uasyncio/core.py", line 1, in run_until_complete
  File "uasyncio/core.py", line 1, in run_until_complete
  File "<stdin>", line 56, in main
  File "mqtt_as.py", line 637, in connect
  File "mqtt_as.py", line 294, in _connect
  File "mqtt_as.py", line 233, in _as_write
OSError: [Errno 113] ECONNABORTED

在搜索引擎查找OSError: [Errno 113] ECONNABORTED，并没有找到对应的答案

在以前的文章有提示原因

《MicroPython[ESP32]：MQTT消息订阅与发布以及断联通知》

当ESP32同时使用lvgl和mqtt以及http时，会因为内存分配不足导致进程堵塞或者重启

会提示

memory allocation failed, allocating 12300 bytes
Not enough DMA-able memory to allocate display buffer

这也是当初学习方向改为ESP32S3，放弃ESP32的原因

NO.5

调整顺序

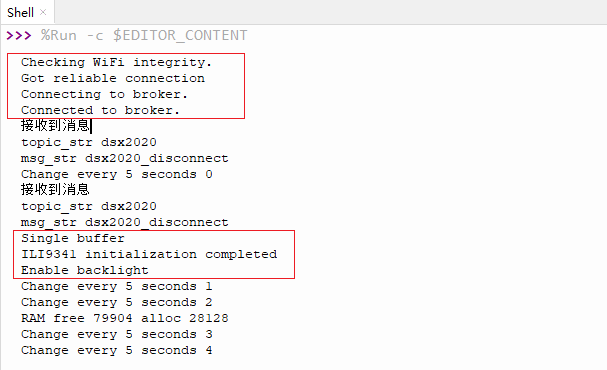

先连接wif+mqtt

连接成功后等待3秒然后点亮屏幕（当n=1的时候再点亮屏幕init_scrren）

# 初始化
async def main(client):
    await client.connect()

    n = 0
    while True:
        await asyncio.sleep(5)
        if n==1:
            init_scrren()
        try:
            print('Change every 5 seconds', n)
        except:
            print("err")
        n += 1
